一、简介:

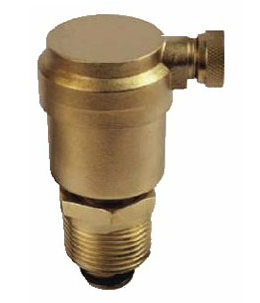

ZP88全铜自动排气阀利用浮子随液面升降之力,联动排气装置启闭,达到自动排气的目的。当气体被收集到阀体内时,由于气压作用,阀体内液面下移,浮子随之下降,其降至下限时,联动杠杆系统,打开排气阀阀口,放出带压气体,结果因阀内压力减小液面随之上移,浮子上升,在弹簧弹力作用下,排气口关闭。这样气体就不断被收集、排放、再收集、再排放,完成管道及设备系统的自动排气过程。
二、特点:
1、产品设计新颖,结构独特。下带有单向自动关闭装置,便于维修,上部排气孔为独立关闭结构。
2、体积小,占用空间少,使用范围广。
3、主要零件材料为铜质,使用寿命长。
三、安装使用说明:
1、运用于管道排气的自动排气阀应安装在热水循环的顶端,气体容易堆积的地方。
2、气帽为防止杂质掉入排气孔,使用时稍拧松排气帽,便于排气。如果排气帽足安全吸湿排气帽,则应完全拧紧。
3、排气阀不能安装在容易冻结的地方。
4、安装于暖气片的自动排气阀排气方向应垂直向上。
四、外形尺寸:
连接形式 |
DN |
H |
D |
D1 |
Z-фd |
法兰式 |
15 |
245 |
195 |
160 |
4-18 |
20 |
245 |
195 |
160 |
4-18 |
|
25 |
245 |
195 |
160 |
4-18 |
|
丝口式 |
15、20 |
245 |
|
|
|
25、32 |
245 |
|
|
|
|
40、50 |
310 |
|
|
|
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
