一、产品简介：

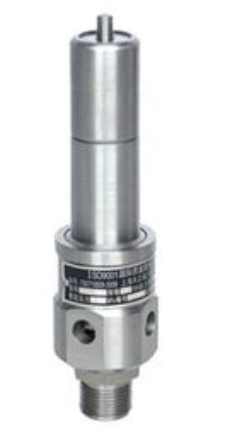

AQ空压机专用安全阀系列适用于工作温度≤200℃的空气，系空压机专用安全阀，当设备内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。型号： AQ 口径： DN20-25 材质： 铸钢、碳钢、不锈钢。 安全阀结构主要有两大类：弹簧式和杠杆式。弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。杠杆式是靠杠杆和重锤的作用力。随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。一般安装于封闭系统的设备或管路上保护系统安全。当设备或管道内压力超过安全阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道正常工作，防止发生意外，减少损失。
二、产品参数：
公称通径：dn15-100mm；
连接方式：螺纹连接；
适用温度：-29-180℃
适用压力：1.0-4.0mpa
三、产品零部件材料:
|
NO. |
AQ系列空压机安全阀零件名称 |
AQ-20材料 |
|
1 |
阀体 |
2Cr13 |
|
2 |
阀座 |
2Cr13 |
|
3 |
阀瓣 |
2Cr13 |
|
4 |
阀杆 |
2Cr13 |
|
5 |
阀盖 |
ZG230-450 |
|
6 |
阀帽 |
ZG230-450 |
四、产品尺寸:
|
公称通径 |
尺寸 |
||||||
|
do |
G |
D |
D1 |
Z-?d |
L |
H |
|
|
20 |
17 |
G1" |
62 |
44 |
4-17 |
25 |
220 |
|
25 |
20 |
M36×2 |
70 |
50 |
4-20 |
28 |
226 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
