一、简介：

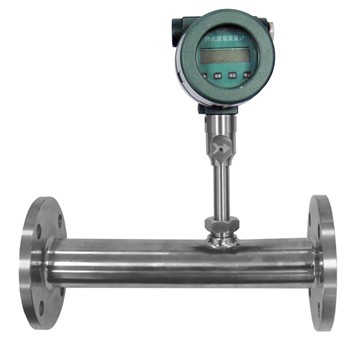

      焦炉煤气流量计量是无刻度的流量测量装置,它与气动、电动差压变送器或双波纹管差压变送器配套使用。在冶金、化工、石油、电力工业系统连续测量介质温度≤400℃的液体、气体、蒸汽流经孔板所产生的压差,由变送器将该压差讯号转换成比例的输出信号，再有二次仪表或调节器，对被测量流量进行记录，指示或调节。焦炉煤气流量计广泛用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质，精度高，在测量流体体积流量时不受流体密度、压力、温度、粘度等参数的影响，可靠性高，维护量小，能长期稳定。

二、产品特点：

1)标准孔板--具有测量精度高，安装方便，使用范围广、造价低等特点。广泛应用与各种介质的流量测量。
2)标准喷嘴--具有耐高温高压，耐冲击，使用寿命长，测量范围大，测量精度高的特点。适用于电厂高温高压蒸汽流量，热网管路，流速大的流体流量测量。具有两种形式:A:ISA1932喷嘴(标准喷嘴)B:长颈喷嘴。
3)经典文丘里管文丘里喷嘴--具有压力损失小，测量精度高，前后直管长度短，使用寿命长的特点。
4)机翼测风装置--具有压力损失小，前后直管较短，测量稳定的特点。
5)双文丘里管--具有压力损失小,测量稳定的特点,适用于圆形或矩形管道的风量测量。规格:DN80-4000mm(或长×宽)。
6)环形孔板、圆缺孔板、偏心孔板--具有不易堵塞，前后直管较短的特点。适用于高炉煤气、焦炉煤器等含粉状、杂质交多的气体及液体的测量。
7)双重孔板1/4圆喷嘴--使用低雷诺数状态下的各种流量，广应用于各种流速较低的液体、气体的流量测量。
8)阿牛巴流量计--具有压力损失小，安装方便特点。适用圆形、矩形管道的流量测量。
9)限流孔板--具有限流、降压的特点。适用于限制流量或降压。
10)单、双室平衡容器--适用于液位、汽包水位。

三、安装环境要求：

1、尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2、避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3、避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4、涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5、zui好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6、流量计安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

四、性能参数：

测量精度：液体1.0级、气体1.5级（标准流量范围内）
重复性：0.2%、0.3%；
公称通径：DN50mm-DN500mm
流量范围度：扩展流量范围：液体20:1、气体15:1，标准流量范围：液体10:1、气体8:1
工作压力：1.6MPa、2.5MPa、4.0MPa、6.0MPa
介质温度：-200-+400℃
压力损失：阻力系数Cd≤2.4
供电电源：12~24V DC
输出信号：电压脉冲：低电平≤1V高电平≥6V,4~20mA DC
防护等级：IP65，可选IP68

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
