一、简介:

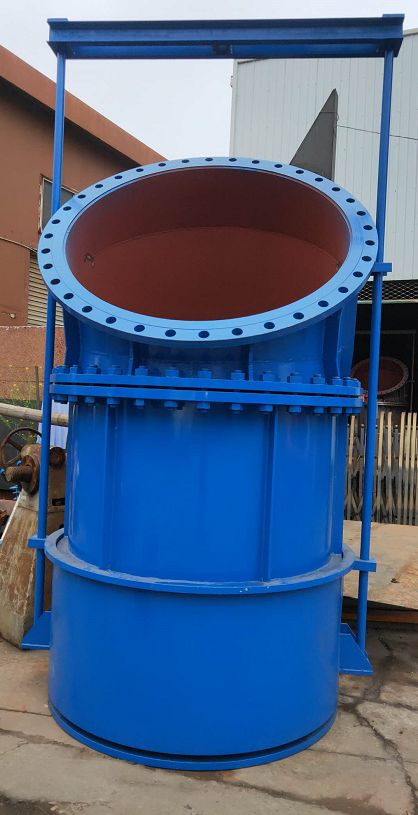

45度锥形阀的设计使得阀体内部流通顺畅,流量大而压降损耗小,在整个工作过程中不会产生气蚀和振动。在小流量时仍有很好的流量控制效果。锥形阀设在高压泄水管道的出口,具有圆筒形固定的阀壳,用4~6条平行水流方向的肋片把锥头成90°的锥体固定在阀壳上, 用一活动钢阀套套在锥体外面(或里面), 阀套与锥体之间的环形空间用来泄流。用螺杆传动将阀套沿流向前后移动, 即可调节流量。全部开启时流量系数达0.85以上。锥形阀结构简单, 操作方便。锥形阀泄流时, 利用水与空气的摩擦和入水后在水中的漩涡进行消能, 故可不再设消能工。当几个锥形阀平行布置时其轴线间距不宜过小(例如不小于5倍阀壳直径D),否则水流相互撞击,产生一股反射水流,若水流落入阀室将造成运行困难。
二、产品特点:
1、水力条件好,具有较高的流量系数u=0.73~0.83。
2、结构简单,重量轻;布置紧凑,操作灵活,维护方便、运行可靠、启闭力小。
3、泄流时喷出水舌为喇叭状,空中扩散掺气、消能效果好,一般都不用做消能措施,如设置为淹没式出流,侧水下的消能也很简单。
三、产品维护:
锥形阀的布置与周围建筑物有密切关系,如布置不当时,因射流引起对建筑物的冲刷或形成的雾气对电站的运行带来麻烦,以及放水时引起的显著震动,因此布置形式必须慎重考虑。
锥形阀经一段时间运转后,应对锥形阀进行定期清扫、去锈、油漆,应对锥形阀的油缸、液压站进行定期检查和油加,定期检查和更换密封圈及止水橡胶,保证阀门处于正常运转。
四、 安装使用说明
1、用户在安装锥形阀前必须校对阀门型号、连接尺寸及注意介质流向,保证与阀门要求一致性。
2、用户在安装锥形阀时,必须预留锥形阀驱动的必要空间。
3、驱动装置的接线须按线路图进行。(详见电动装置说明书)
4、锥形阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
