一、简介：

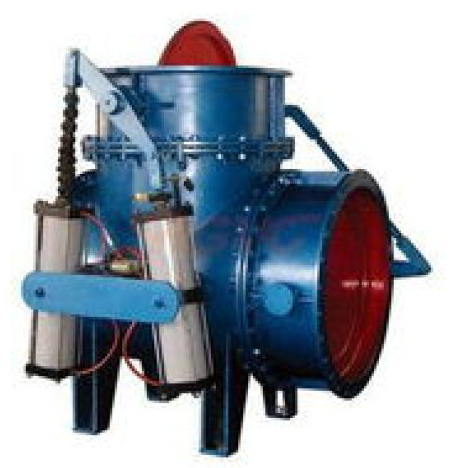

      SQD643X三通切换阀适用于钢铁冶金工业中的炼钢系统，用于转炉的烟气排放及煤气回收,同时也可用于铁矿烧结、冶炼、水泥、化工、发电等行业的通风除尘和环境保护工程。该阀采用蝶阀形式，具有流阻小、启闭迅速灵活、结构紧凑等特点。采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。广泛用于冶金，石化，环保等行业的现场操作或远距离控制，特别适用于转炉煤气回收装置中控制煤气的回收与放散。当煤气质量不达标时，转炉煤气回收装置停止回收煤气，则气动切换阀转为放散工作时，气动装置将放散侧蝶阀（副阀）开启，同时回收侧蝶阀（主阀）关闭，废煤气将通过副阀进入放散塔处理掉。（蝶阀结构及本身的工作原理从略）。

二、特点：
1、由于转炉煤气回收是间断性的，气动切换阀则不断地进行回收、放散状态的切换。两阀切换位置尤为重要，本阀将两个限位开关发讯采用感应式电器位置反馈信号，减少在发讯时可能产生不必要的火花，确保切换阀的动作的安全性和可靠性。
2、为防止本阀积累灰尘所致的磨损，两阀阀体上带有环形水环，阀座前设有喷水板，在阀板开闭切换时，由程序控制水冲洗阀体密封面上的灰尘，以保持阀座密封面的情节光滑，（控制水冲洗由用户利用两个限位开关反馈信号接点自配）同时阀体底部设有清扫孔可将冲洗的污垢排除阀体外。
3、阀板密封部分采用特殊橡胶专用密封圈。该密封圈具有密封性能好，耐老化，耐高温等特点。阀体选用耐磨性好的锰钢板、以及必要的防腐措施，确保产品的密封性好，防磨性能好的优点。气动装置在汽缸终始端设有缓冲机构使阀门开关动作平稳。

三、用途：
      主要用于转炉煤气回收装置中，与旁通阀、水封逆止阀联锁配套使用，并组成完整的转炉煤气回收装置系统。气动切换阀是控制回收或放散煤气的主要设备，气动切换阀控制系统可自动控制切换，也可现场单机操作切换。也可满足远距离集中控制要求，气动切换阀密封副为橡胶和不锈钢，具有性能可靠，密封泄漏量为零，控制精度高，切换速度快，，整机密闭性能好的特点。适用于冶金炼钢转炉煤气回收系统或其他通风除尘系统。

四、技术参数：
产品规格：DN300-DN2400
适用温度： ≤80℃-500℃
驱动方式：气动、液动
适用介质：含尘气体、煤气、空气

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
