一、简介:

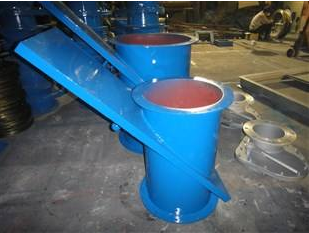

斜式插板阀壳采用等径直筒结构,煤仓下煤过程中,原煤在插板阀部位基本不受阀壳内壁的径向挤压,避免了原煤在插板阀部位的堵塞。目前现场使用的煤仓隔离插板阀阀壳是通过天圆地方与给煤机入口相连接,天圆地方结构正是该部位堵煤的原因所在。斜插式插板阀的阀板采用倾斜放置,与竖直阀壳成一定角度,这种结构可以有效防止阀门开合过程中插板带煤而导致阀板腔室内积煤,从而解决长时间运行后由于阀板腔室积煤开合困难的问题。 斜插式插板阀的阀板腔室设计有密封风,风源可以从给煤机密封风接入。这一设计进一步解决阀板腔室的积煤问题,有效保证长期运行后,插板依然开关灵活。插板阀还可以与煤仓断煤信号进行一体化设计,即将原煤仓断煤检测元件与插板阀设计在一起,为原设计没有煤仓断煤信号的原煤仓进行技术改造提供方便。
二、主要技术参数和性能:
公称通径;200X200~1000X1000
适用温度;-10~+120℃
连接法兰;GB/T9113.JB/T79
主体材料;Q235A.304.316.304L.316L
密封形式;硬密封,软密封
配套附件;安装法兰
三、产品安装:
1、安装前须检查阀门型号是否与工况相符。
2、橡胶、四氟等软密封,须检查阀门内腔及密封面等部位有无杂物,如有须清洗干净。
3、用户在安装前必须考虑预留阀门驱动装置的必要空间。
4、无特殊要求,本厂电(电液)动阀门出厂时均已调试好,用户第一次使用时,为防止接线错误,先手动将阀门开至半开状态,再接通电源进行空载试开,如客户自行调试电(电液)装,在安装调试期间,≥DN600阀门必须垂直安装,禁止横向安装.
5、气(液)动阀门气源必须保证供给足够气(液)压。
6、安装时各螺栓要均匀拧紧。
7、安装时不能强烈撞击阀门或任意拧动阀门零部件。
8、阀门上密封处外露的,须定期加注密封脂类。
9、在较为干燥的地区,阀门驱动装置为正齿轮时,须期加注润滑油。
10、介质流向必须于箭头方向一致。
四、产品维护:
可能出现的故障 |
可能的故障原因 |
排除故障的方法 |
密封泄漏 |
密封圈有杂物 |
清洁密封面 |
密封圈损坏 |
更换密封圈或研磨密封面 |
|
上密封密封泄漏 |
上密封填料松动 |
拧紧填料或压盖上的螺栓 |
上密封填料失效 |
注油或更换上密封填料 |
|
法兰端面泄漏 |
连接螺栓未均匀拧紧 |
均匀拧紧法兰连接螺栓 |
法兰垫片失效 |
更换法兰垫片 |
|
阀门开关卡涩 |
驱动装置失去润滑 |
给阀门驱动装置加注润滑油 |
阀门开关失灵 |
驱动装置损坏 |
更换驱动装置或请专业人士维 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
