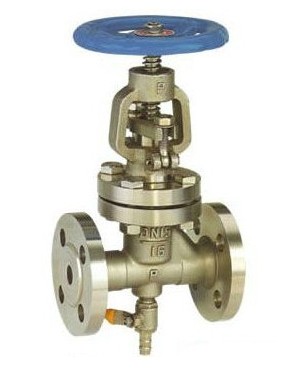

一、简介:
KJ41F抗生素截止阀主要应用于生物发酵、医药和啤酒发酵、氨基酸发酵、生物农药发酵、生物肥料发酵、各种抗生素发酵、生物、生化、化学制药的物料、水、汽、冷的控制等领域,底部可以根据客户需要开设排泄孔,耐高温使用寿命长,无死角达到零泄漏水平。抗生素截止阀阀体材质分为铸钢或不锈钢,适用于多种工况的场合。密封垫采用耐高温聚四氟乙烯,耐腐蚀,确保无内外漏。阀体底部可以根据客户需要开设排泄孔,耐高温使用寿命长,无死角达到零泄漏水平。包括有阀体、阀盖、阀瓣及联动阀瓣的阀杆,阀盖内设有与阀体上连接通道垂直设置的阀杆活动空间,阀瓣包括有连接端及密封端,其连接端延伸至阀盖上的活动空间内并与阀杆连接,密封端处于连接通道内并朝向密封座设置,阀盖的活动空间与阀体的连接通道之间设有构成活动空间与连接通道密封的密封组件,该密封组件处于阀瓣的连接端与密封端之间。
二、产品特点:
1、抗生素KJ截止阀延续抗生素截止阀的优点,设计合理,无死角,能有效的降低制药生产中的染菌率,为抗生素无菌生产提供了可靠的保证;
2、抗生素截止阀结构精密,密封性能好,杜绝了跑、冒、滴、漏、节约了能源消耗,为车间文明生产提供了有利条件;
3、抗生素截止阀材质可靠、制作精细、经久耐用,密封采用聚四氟乙烯,耐腐蚀性能强,大修时只需更换垫片,拆卸容易、维修方便,降低了成本、提高了经济效益;
4、抗生素截止阀使用范围广,不仅代替接种站的三通隔膜阀,而且可以广泛使用在原料药车间的结晶罐等工艺管道上,效果良好。
三、性能参数:
不锈钢抗生素截止阀型号:KJ41F-16P KJ41F-25P
可供材质:铸铁、铸钢、碳钢、不锈钢、奥氏体不锈钢、304不锈钢、316不锈钢、304L不锈钢、316L不锈钢、321不锈钢、CF8不锈钢。
标准:GB国标、JB国标、防腐标准EACE
产品使用压力:PN-16P 25P
连接形式:法兰
阀门口径:DN:15mm~500mm
阀门适用介质:水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等
选配执行器:手动、气动、电动、液动
阀门适用温度:120℃-300℃
适用范围:药厂,食品发酵厂,啤酒厂,生化厂
四、设计与制造标准:
设计与制造:GB/T12235
法兰尺寸:JB/T79.1
结构长度:GB/T12221
检验与试验:JB/T9092
五、外形尺寸:
规格 |
主 要 连 接 尺 寸 |
||||||||
L |
D |
D1 |
D2 |
b |
Z—Φd |
H1 |
H2 |
D0 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4—Φ14 |
252 |
194 |
120 |
20 |
150 |
105 |
75 |
55 |
16 |
4—Φ14 |
270 |
200 |
120 |
25 |
160 |
115 |
85 |
65 |
16 |
4—Φ14 |
310 |
235 |
140 |
32 |
190 |
135 |
100 |
76 |
18 |
4—Φ18 |
322 |
260 |
160 |
40 |
200 |
145 |
110 |
85 |
18 |
4—Φ18 |
360 |
345 |
180 |
50 |
230 |
160 |
125 |
100 |
20 |
4—Φ18 |
408 |
370 |
200 |
65 |
290 |
180 |
145 |
120 |
22 |
4—Φ18 |
435 |
420 |
240 |
80 |
310 |
195 |
160 |
135 |
22 |
4—Φ18 |
475 |
455 |
280 |
100 |
350 |
230 |
190 |
160 |
24 |
8—Φ23 |
525 |
495 |
320 |
125 |
400 |
270 |
220 |
188 |
28 |
8—Φ23 |
600 |
570 |
360 |
150 |
480 |
300 |
250 |
218 |
30 |
8—Φ25 |
675 |
630 |
400 |
200 |
600 |
350 |
310 |
278 |
34 |
12—Φ25 |
730 |
700 |
500 |
250 |
650 |
425 |
370 |
332 |
36 |
12—Φ30 |
786 |
740 |
550
|
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
