燃气截止阀（截止阀）产品详情-浙江百佳自控阀门有限公司

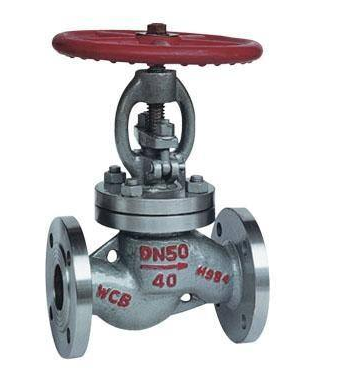

燃气截止阀

型号：J41N

产品时间：2019/6/16 9:45:36

简要描述：

燃气截止阀J41N产品属于燃气阀门中的一种,也可称液化气截止阀(液化气阀门).本产品有耐压、耐腐蚀作用,使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置.

一、简介：

燃气截止阀J41N产品属于燃气阀门中的一种,也可称液化气截止阀(液化气阀门).本产品有耐压、耐腐蚀作用,使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置. 燃气截止阀采用成形聚四氟乙烯/柔性石墨作为密封填料，由填料压盖提供初始密封，当发生磨损引起的动密封泄漏时，可用填料压盖螺母进行调整，适用于大多数高中压非腐蚀性流体输送场合。

二、设计参数：

设计、制造：GB/T12235-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN300mm
公称压力：PN1.6、2.5、4.0MP。

三、原理及结构：

1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到点上密封起作用。

2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用

3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.

四、零部件材料：

阀体、阀盖	阀杆、阀瓣	密封面	填料
WCB	不锈钢	不锈钢和尼龙	聚四氟乙烯、丁晴橡胶

五、外形尺寸：

公称通径 DN(mm)	J41N-25型主要连接尺寸和外形尺寸（mm）
公称通径 DN(mm)	L	D	D1	D2	b	f	Z-фd	H	H1	Do
15	130	95	65	45	16	2	4-14	252	194	120
20	150	105	75	55	16	2	4-14	270	200	120
25	160	115	85	65	16	2	4-14	310	235	140
32	180	135	100	78	18	2	4-18	322	260	160
40	200	145	110	85	18	3	4-18	360	345	180
50	230	160	125	100	20	3	4-18	405	370	200
65	290	180	145	120	22	3	8-18	435	420	240
80	310	195	160	135	22	3	8-18	475	455	280
100	350	230	190	160	24	3	8-23	525	495	320
125	400	270	220	188	28	3	8-25	600	570	360
150	480	300	250	218	30	3	8-25	615	586	400
200	600	360	310	275	34	3	12-25	720	635	450
250	730	425	370	332	36	3	12-30	862	710	500
300	850	485	430	390	40	4	16-34	935	790	500

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
