一、产品简介：

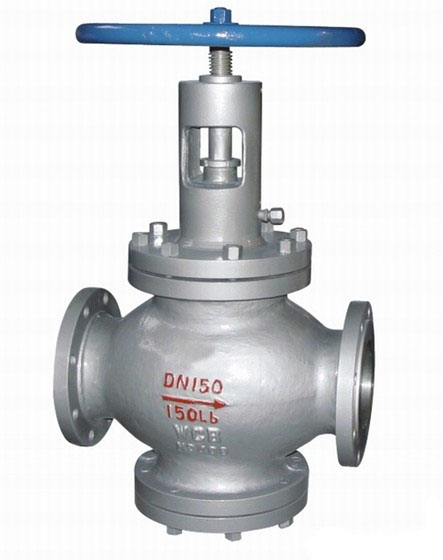

FJ41Y/F节流截止放空阀广泛应用于石油、天然气、煤气、石油液化气及炼油、机场、化工、油气储运等的管道上作闭路装置。填料采用带自密封能力的V形填料结构，无需调节，开、关极为轻便。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠。截止放空阀可以进行在线维修，管线可以带压状态下更换填料等一系列易损件。截止放空阀在阀门的底部设置了较大的排污孔，必要时要以打开，清理阀内污物。
二、产品特点：
1、截止放空阀是一种新型的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点。
2、阀门采用双重密封（硬、软质密封）使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损，双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长。
3、阀座的密封面采用锥度密封，有利于阀门自身清洗附在密封面上的脏物。
4、阀门的阀瓣上设置了平衡孔，活塞式密封，保证了启/闭全压差条件下稳定操作，开启轻便灵活、启闭扭矩小。
5、截止放空阀和双作用式节流阀同时具有节流与截止（密封为零泄漏）作用节流部位与密封面分开，以减小气流对密封的冲刷。
6、双作用式节流截止阀还具有多级节流功能，节流压差大，能适用于高压下的节流与截止。
三、产品参数:
|
型号 |
工作压力（MPa） |
适用温度（℃） |
适用介质 |
阀体材料 |
|
FJ41Y-16 |
1.6 |
≤350 |
石油、天然气、 水等 |
碳钢 |
|
FJ41Y-25 |
2.5 |
|||
|
FJ41Y-40 |
4.0 |
|||
|
FJ41Y-64 |
6.4 |
|||
|
FJ41Y-100 |
10.0 |
|||
|
FJ41Y-160 |
16.0 |
四、产品尺寸:
|
PN |
DN |
尺寸(mm) |
重量（kg) |
|||
|
L |
H |
H1 |
D0 |
|||
|
1.6 |
25 |
216 |
243 |
86 |
180 |
17 |
|
40 |
230 |
265 |
108 |
250 |
24 |
|
|
50 |
230 |
346 |
115 |
250 |
27 |
|
|
80 |
310 |
409 |
146 |
300 |
52 |
|
|
100 |
350 |
433 |
163 |
300 |
60 |
|
|
150 |
480 |
521 |
202 |
350 |
125 |
|
|
200 |
600 |
594 |
292 |
350 |
165 |
|
|
250 |
730 |
621 |
355 |
400 |
285 |
|
五、零部件材料：
|
零件名称 |
材料 |
|
|
普通型 |
“K”抗硫型 |
|
|
阀体、阀盖 |
WCB碳素铸钢 |
|
|
阀瓣 |
合金钢（表面经特殊处理或焊硬质合金） |
|
|
阀杆 |
不锈钢 |
抗硫不锈钢 |
|
阀座 |
合金钢（表面特殊处理） |
合金钢（焊硬质合金） |
|
中法兰螺栓 |
35CrMOA |
|
|
中法兰螺母 |
35（碳钢） |
|
|
法兰螺母 |
铝青铜 |
|
|
填料 |
填充四氟、膨胀石墨 |
|
|
密封圈 |
填充四氟、橡胶 |
填充四氟、氟橡胶 |
|
密封脂 |
耐油密封脂 |
抗硫密封脂 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
