一、简介:

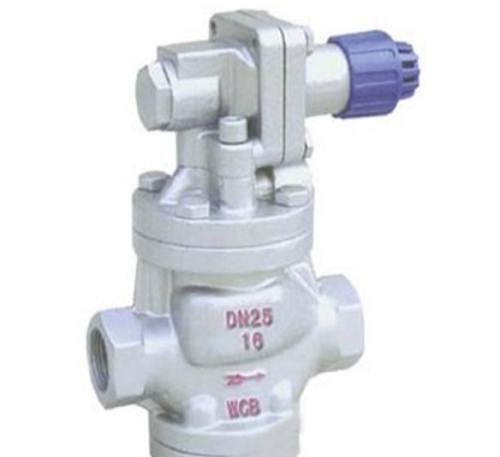

YG13H高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。高灵敏度蒸汽减压阀在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而提高了产品的性能。
二、产品性能:
1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。
2、改善了流线分布,降低了噪声。
3、改进了密封面结构,延长了密封面寿命。
本产品主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。
三、零部件材料:
零件名称 |
零件材料 |
阀体 阀盖 底盖 |
WCB |
阀座 阀瓣 |
2Cr13 |
缸套 活塞 |
铝铁青铜 |
膜片 |
PH15-7Mo |
活塞环 |
对位聚苯 |
导阀座 导阀瓣 |
2Cr13 |
主阀弹簧 |
50CrVA |
导调主弹簧 |
50CrVA |
调节弹簧 |
60Si2Mn |
四、外形尺寸:
公称通径 |
G |
L |
H |
H1 |
15 |
1/2" |
140 |
160 |
65 |
20 |
3-4" |
140 |
160 |
65 |
25 |
1" |
160 |
168 |
68 |
32 |
1-1/4" |
180 |
185 |
75 |
40 |
1-1/2" |
200 |
185 |
78 |
50 |
2" |
230 |
193 |
88 |
五、性能指标:
公称压力(Mpa) |
1.0 |
1.6 |
壳体试验压力(Mpa)* |
1.5 |
2.4 |
密封试验压力(Mpa) |
1.0 |
1.6 |
zui高进口压力(Mpa) |
1.0 |
1.6 |
出口压力范围(Mpa) |
0.04-0.6 |
0.04-1.0 |
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|
zui小压差(Mpa) |
0.05 |
0.07 |
渗漏量 |
GB12245-1989 |
