一、简介:

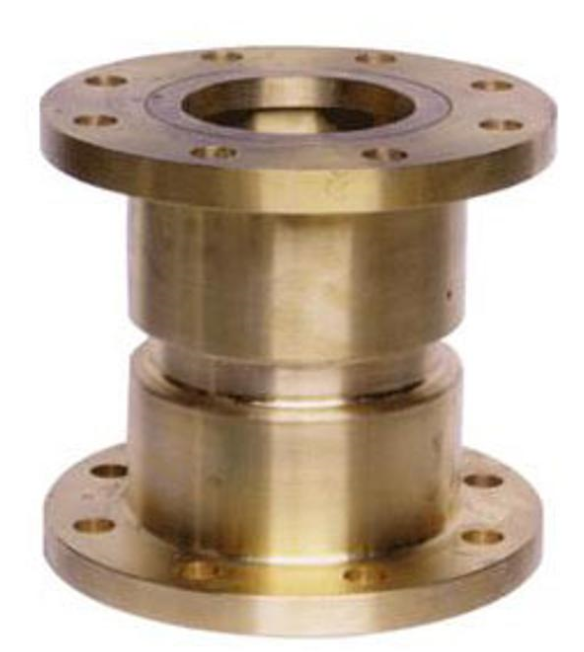

Y43X全铜比例式减压阀减压阀在阀门内腔设置浮动式活塞利用活塞两端不同的横截面积造成压力差从而改变进水与出水的压力状况。在管道受压的情况活塞两端的面积之差,造就了阀门进出口端进水与出水差异,达到减压目的。该比例式减压阀即减“动压”又减“静压”,运用先进的工艺制造与表面处理,防腐防锈对水质绝无污染。沪甄司生产在比例式减压阀,体积小,外形美观,质量可靠,具有流量大,灵敏度高,开启自如等特点,克服了内压比例阀水压通过活塞时形成的涨力,摩擦力大的缺点,使其性能更加稳定,使用寿命更长活塞运动自如,流体不隔层通过,提高了介质适用温度。
二、结构特点:
运用液压原理控制,结构简单、新颖合理、比例准确、工作平稳、无燥声和水外向水锤冲击,可减动压和静压,安装简单、方便、使用可靠,能保护供水设备因水压过高而遭到损坏。是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况,达到减压的目的。结构严谨、新颖、运行流畅、体形轻巧便于安装、减压比例稳定,即减“动压"又减“静压",材料采用全铜,适用于清洁水和海水,不怕结垢和锈独。
三、性能指标:
Y43X-10T、Y43X-16T 型全铜比例式 减压阀主要性能参数 |
||||
型号 |
PN |
工作压力/ MPa |
适用温度/ ℃ |
适用介质 |
Y43X-10T |
10 |
1.0 |
≤90 |
水、气 |
Y43X-16T |
16 |
1.6 |
四、零部件材料:
Y43X-10T、Y43X-16T 型全铜比例式 减压阀零部件材料 |
|
型号 |
阀体材料 |
Y43X-10T |
全铜 |
Y43X-16T |
全铜 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
