一、简介:
蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 减压阀主要用于蒸汽管路,起减压稳压作用。
二、产品特点:

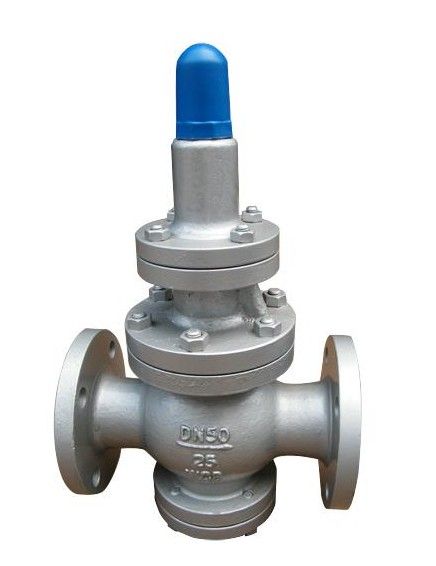

法兰连接形式、活塞式结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN40~PN63,阀体材料为 WCB 的蒸汽减压阀。Y43H 型先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构与密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路。
三、参数指标:
公称压力Mpa |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
壳体试验压力Mpa* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
密封试验压力Mpa |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
进口压力Mpa |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
出口压力范围Mpa |
0.1-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-3.5 |
0.5-4.5 |
压力特性偏差Mpa△P2P |
GB12246-1989 |
|||||
流量特性偏差MpaP2G |
GB12246-1989 |
|||||
最小压差Mpa |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
渗漏量 |
GB12245-1989 |
四、零部件材料:
零件名称 |
零件材料 |
阀体 阀盖 底盖 |
WCB |
阀座 阀盘 |
2Cr13 |
缸套 |
2Cr13/25镀硬铬 |
活塞 |
2Cr13/铜合金 |
活塞环 |
合金铸铁 |
导阀座 导阀杆 |
2Cr13 |
膜片 |
1Cr18Ni9Ti |
主阀弹簧 |
50CrVA |
导阀主弹簧 |
50CrVA |
调节弹簧 |
60Si2Mn |
五、外形尺寸:
公称通径 DN |
外 形 尺 寸 |
|||
L |
H |
Hl |
||
1.6/2.5MPa |
4.0MPa |
|||
15 |
160 |
180 |
295 |
90 |
20 |
160 |
180 |
330 |
98 |
25 |
180 |
200 |
330 |
110 |
32 |
200 |
220 |
330 |
110 |
40 |
220 |
240 |
345 |
125 |
50 |
250 |
270 |
345 |
125 |
65 |
280 |
300 |
350 |
130 |
80 |
310 |
330 |
385 |
160 |
100 |
350 |
380 |
385 |
170 |
125 |
400 |
450 |
400 |
200 |
150 |
450 |
500 |
415 |
210 |
200 |
500 |
550 |
475 |
240 |
250 |
650 |
525 |
290 |
|
300 |
800 |
580 |
335 |
|
350 |
850 |
620 |
375 |
|
400 |
900 |
660 |
405 |
|
450 |
900 |
730 |
455 |
|
500 |
950 |
750 |
465 |
