一、简介:

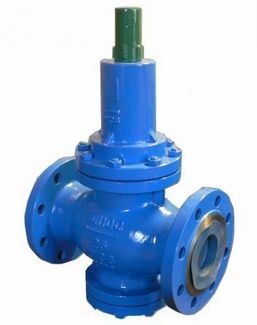

Y42X水用减压阀是将介质压力降低到一定数值的自动阀门, 一般阀后压力要小于阀前压力的50%。减压阀种类很多,主要有活塞式和弹簧薄膜式两种。活塞式减压阀是通过活塞的作用进行减压的阀门。弹簧薄膜式减压阀是依靠弹簧和薄膜来进行压力平衡的。减压阀的工作原理:减压阀是通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的,并依靠介质本身的能量控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定的自动阀门.
二、性能参数:
公称压力(Mpa) |
1.0 |
1.6 |
2.5 |
壳体试验压力(Mpa)* |
1.5 |
2.4 |
3.75 |
密封试验压力(Mpa) |
1.0 |
1.6 |
2.5 |
最高进口压力(Mpa) |
1.0 |
1.6 |
2.5 |
出口压力范围(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
压力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
渗漏量 |
0 |
||
工作温度 |
0℃-80℃ |
||
*:壳体试验不包括膜片、阀盖 |
三、零部件材料:
零件名称 |
零件材料 |
零件名称 |
零件材料 |
阀体 阀盖 底盖 |
WCB |
阀体 阀盖 底盖 |
WCB |
缸套 |
2Cr13/25(镀硬铬) |
缸套 |
2Cr13/25(镀硬铬) |
活塞 |
2Cr13 |
活塞 |
2Cr13 |
O型圈 |
丁腈橡胶 |
O型圈 |
丁腈橡胶 |
密封圈 |
丁腈橡胶 |
密封圈 |
丁腈橡胶 |
膜片 |
夹织物丁腈橡胶 |
膜片 |
夹织物丁腈橡胶 |
四、外形尺寸:
公称通径DN |
外 形 尺 寸 |
||
L |
H |
Hl |
|
15 |
160 |
225 |
90 |
20 |
160 |
265 |
98 |
25 |
180 |
265 |
110 |
32 |
200 |
265 |
110 |
40 |
220 |
320 |
125 |
50 |
250 |
320 |
125 |
65 |
280 |
325 |
130 |
80 |
310 |
385 |
160 |
100 |
350 |
385 |
170 |
125 |
400 |
430 |
200 |
150 |
450 |
430 |
210 |
200 |
500 |
560 |
240 |
250 |
650 |
690 |
290 |
300 |
800 |
800 |
335 |
350 |
850 |
880 |
375 |
400 |
900 |
980 |
405 |
450 |
900 |
1100 |
455 |
500 |
950 |
1130 |
465 |
