一、简介:

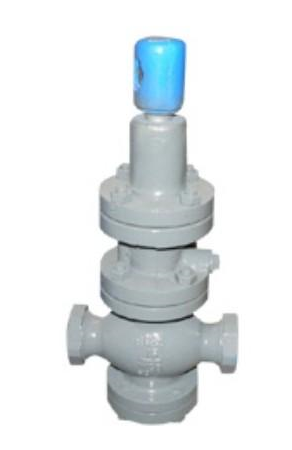

Y13H活塞式蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。本产品主要用于蒸汽管路,起减压稳压作用。
二、特点:
(1)调压范围:它是指减压阀输出压力P2的可调范围,在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。
(2)压力特性:它是指流量g为定值时,因输入压力波动而引起输出压力波动的特性。输出压力波动越小,减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。
(3)流量特性:它是指输入压力—定时,输出压力随输出流量g的变化而变化的持性。当流量g发生变化时,输出压力的变化越小越好。一般输出压力越低,它随输出流量的变化波动就越小。
三、性能指标:
公称压力(Mpa) | 1.6 | 2.5 |
壳体试验压力(Mpa) | 2.4 | 3.75 |
密封试验压力(Mpa) | 1.6 | 2.5 |
最高进口压力(Mpa) | 1.6 | 2.5 |
出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)△P2G | GB12246-1989 | |
最小压差 | 0.15 | 0.15 |
渗漏量 | GB12245-1989 |
四、零部件:
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 阀盘 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13/铜合金 |
活塞环 | 合金铸铁 |
导阀座 导阀杆 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主阀弹簧 | 50CrVA |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
五、活塞式蒸汽减压阀产品结构图:
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
