一、简介：

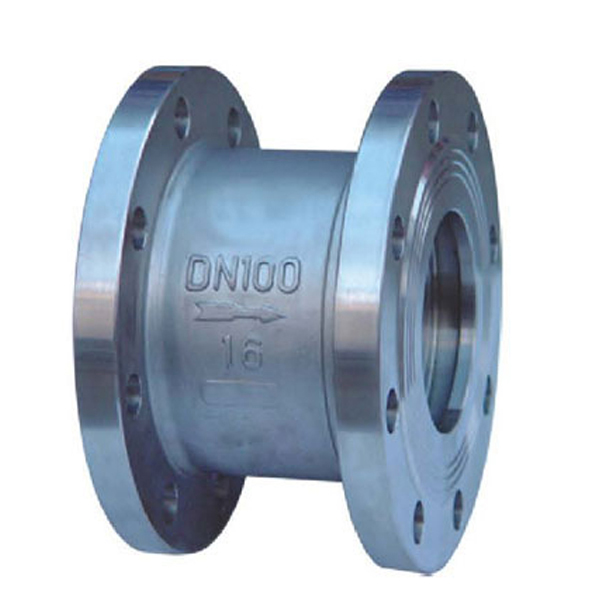

BY43X比例式减压阀外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。主要由阀体、进口压盖、活塞、出口压盖及O型圈、密封垫等零件组成。该阀是利用阀内浮动活塞两端不同的截面积压力差从而改变进水与出水的压力状况，达到减压目的。该产品结构严谨、新颖、运行流畅、体形轻巧、便于安装、减压比例稳定，即减“动压”又减“静压”，材料采用全铜或不锈钢，适用于清洁水和海水，不怕结垢和锈蚀。
二、工作原理：
当在阀后管网上无用水时阀门关闭，阀前后压力比是定值;当阀后管网启用消火栓或喷头喷水时，阀前压力大于阀后压力，推动活塞后移减压阀打开，阀后管网压力随流量的增加而降低(符合流量-压力特性曲线)，直至达到平衡位置，活塞停止移动。 当阀后管网停止用水时由于活塞后端压强升高，减压阀活塞失去平衡状态而前移，减压阀关闭。一般选择减压阀是使设计流量在流量-压力特性曲线的直线段上，这样阀后压力与阀前压力仍呈比例关系。
三、技术参数：
|
型号 |
公称压力PN（MPa） |
公称通径DN（MM） |
L |
|
Y43X-10T(B型) |
1.0 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
||
|
Y43X-16T |
1.6 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
四、零部件：
|
主要零件材料 |
阀体 |
锡青铜 |
不锈钢 |
铸铁 |
|
内件 |
锡青铜 |
不锈钢 |
锡青铜或不锈钢 |
五、技术参数：
|
工作压力(MPa) |
1.0 |
1.6 |
|
强度试验(MPa) |
1.5 |
2.4 |
|
密封试验(MPa) |
1.1 |
1.76 |
|
工作温度(℃) |
≤80、≤150 |
|
|
用途 |
工业、生活给水、空调、采暖及消防系统 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
