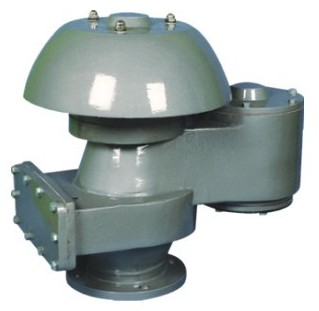

全天候防火呼吸阀

型号：QZF-89

产品时间：2019/6/13 14:18:23

简要描述：

全天候防火呼吸阀是安装于固定顶罐上的重要通风装置（可与阻火器配套使用）主要起减少油品蒸发损耗、控制罐内压力、保护储罐安全的作用。该呼吸阀阀盘为并联式设置（其二通道分开）具有通风量大、泄漏量小、耐腐性强等特点，接有静电地线与罐体保持等电位的安全装置。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。

一、产品简介：
全天候防火呼吸阀是安装于固定顶罐上的重要通风装置（可与阻火器配套使用）主要起减少油品蒸发损耗、控制罐内压力、保护储罐安全的作用。该呼吸阀阀盘为并联式设置（其二通道分开）具有通风量大、泄漏量小、耐腐性强等特点，接有静电地线与罐体保持等电位的安全装置。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。

二、产品操作压力:
操作压力：正压：353Pa(36mmH2O)，
980Pa(100mmH20)
负压:295Pa(30mmH2O)

三、产品参数：

名称	壳体		阀盘	导杆	阻火层	密封座	适用介质
代号	材料
Ⅰ	ZALSi7Mg	铸铝合金	铝合金	1Cr13	304	聚四氟乙烯	油品
Ⅱ	CS	碳钢	304	304	304	聚四氟乙烯	油品、化工品
Ⅲ	OCr18Ni9	SS304	304	304	304	聚四氟乙烯	化工品

四、产品尺寸：

规格	图号	重量(Kg台)	安装尺寸(mm)
规格	图号	重量(Kg台)	H	L	D	D1	D2	n	d
DN50	QZF-50	25	360	362	Φ140	Φ110	Φ90	4	14
DN80	QZF-80	40	445	513	Φ185	Φ150	Φ125	4	18
DN100	QZF-100	47	445	513	Φ205	Φ170	Φ145	4	18

五、结构图：

QZF-89型全天候防火呼吸阀结构图

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
