一、简介：

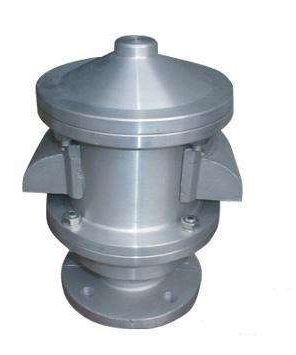

      HXF1双嘴呼吸阀是安装于固定顶式储罐上的通风装置,起减少油品蒸发损耗、控制储罐压力、阻止外界火焰传入,避免火灾保护罐区的生产安全作用。适用于储存低于28℃或闪点低于60℃的，甲、乙类油品或其它化工物料，其结构合理，重量轻型；阻火层为侧向安装具有检查拆洗方便的特点，阀体材质或其它未列在表的规格产品均可按用户要求制造提供操作压力：正压：A级353Pa（36mm水柱）、B级980.7Pa100mm水柱;负压:294.2Pa30mm水柱或按用户要求指明选定。

二、HXF1双嘴呼吸阀的选用：

 1、对安装位置的要求和温度范围的要求，如寒冷地区就应选用全天候呼吸阀，而安装在管道中的应选用管道式呼吸阀。

2、机械呼吸阀的控制压力应与有关的承压能力相适应。

3、机械呼吸阀的规格（法兰通径）应满足油罐的最大进出油呼吸气体流量要求。

三、作用：

    它充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压；当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不再继续下降。阻火呼吸阀在系统中起安全保护作用。当系统压力超过规定值时,安全阀汀开,将系统中的一部分气体排入大气,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。

四、性能及特点

    呼吸阀的阀体能承受0.2Mpa的水压，无渗透和变形现象，呼吸阀耐低温性能在空气相对湿度大于70%，最低温度为-30℃时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求。GTQ型通气管的阀盘部件动作时，灵敏度高，动作完成后，保证密封。呼吸阀阀内留有足够的空间，保证储罐的通气量。呼吸阀没达到工作压力以前：公称通径≤150mm，其泄漏量≤0.04m3/h；公称通径≥220mm，其泄漏量≤0.4m3/h；当呼吸阀达到了工作压力以后：阀盘立即开启，保证储罐正常的通气要求；新型管道阻火器材质采用：铸铁、铸钢、不锈钢、铝合金、耐腐蚀性好。阀盘、阀封环采用不锈钢四氟乙烯材料。耐低温，防冻性能好。是安装在固定顶罐上的通风装置，减少油品蒸发损耗，控制储罐压力作用。本阀具有通风量大，泄漏量小，耐腐蚀，防冻性能好，它能对石油储罐内外压着进行自动调节等特点，燃气阻火器结构简单，重量轻，易检修，安装方便。水压试验合格，耐低温防冻通性合格：在-42℃操作2小时，压力阀盘、真空阀盘和密封环均无变形现象。在常温36℃时连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象，导杆升降灵敏无卡死现象。

五、性能规范：

公称压力：PN16-40，

温度：-40-600℃，

公称通经：DN15-DN700，

连接方式：法兰,螺纹,焊接，

材质：304,316,304L,316L,SS316,WCB,CF3,CF8,铸钢,铸铁,锻钢,铝合金,铜等。

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
