一、简介：

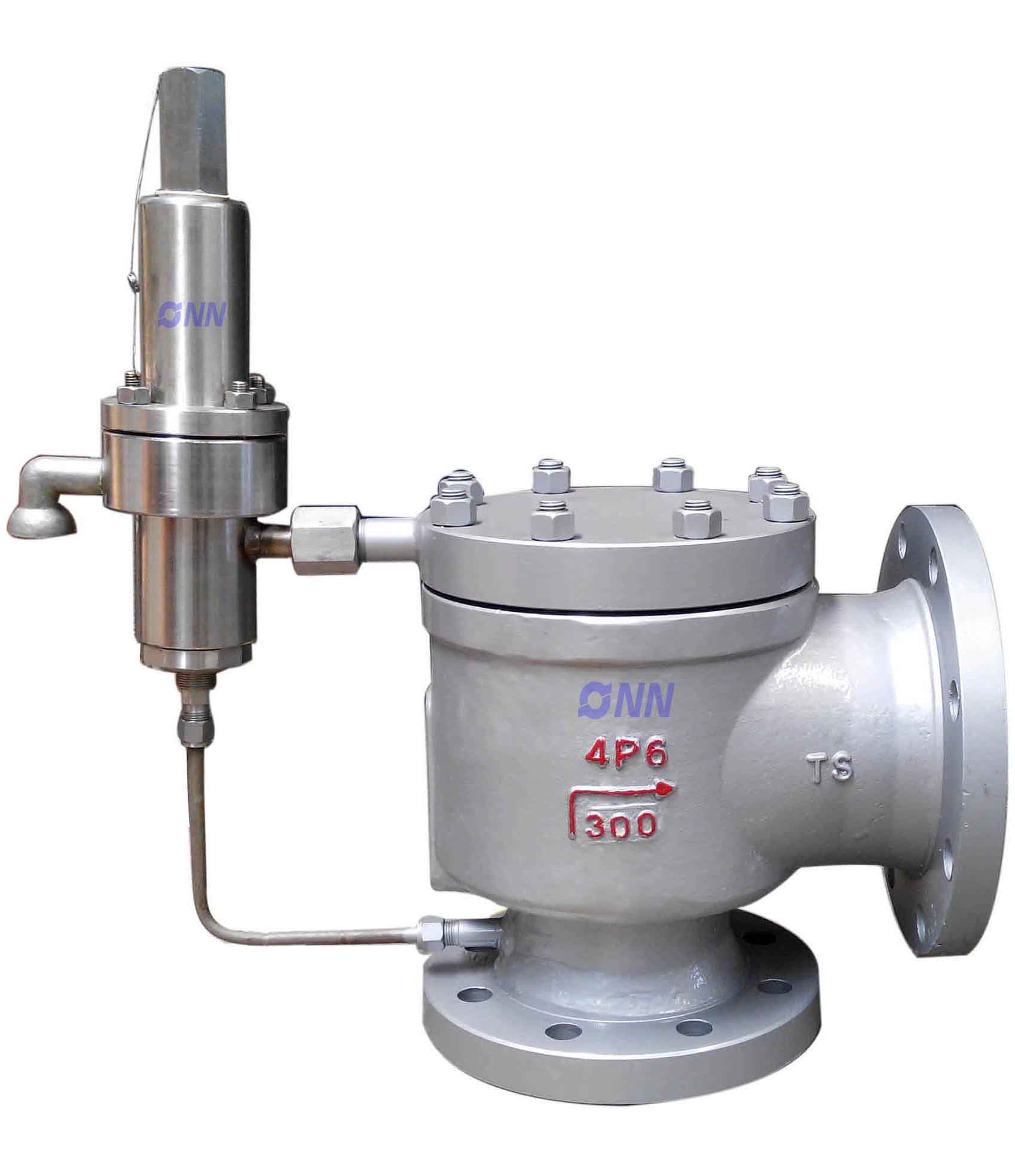

     先导式安全阀是一种由主阀和导阀组成的一种新颖结构的安全阀，导阀响应系统介质压力自身动作从而控制主阀的开关动作。特别适用于高背压、大流量、高压力和安装位置紧凑的场所应用。先导式安全阀主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的最佳超压保护装置。主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式、双重密封阀座结构，动作精度高、回座快、密封性能好、能带高背压排放、工作寿命长、工作稳定可靠，它还可以在线调校，反复起跳排放后，仍然能自动回座，质量可靠，操作方便。

二、工作原理：

     当系统正常工作，先导式安全阀处于关闭状态时，系统压力通过进口压力管、导阀和气室压力管传到主阀阀瓣顶部的圆顶气室，从而在主阀瓣上产生了一个向下的净作用力，使主阀处于关闭状态。当系统压力达到整定压力时，导阀开启且滑梭封闭导阀进气通道，主阀气室的压力通过导阀排放卸压，由于系统压力高于回座压力，滑梭封闭进气通道，从而隔断流体在导阀中的流动，这时主阀气室的压力急剧下降，主阀阀瓣完全打开，流体通过主阀泄放降压。当系统压力降到一定值时，导阀的弹簧力克服了阀进口压力作用在滑梭上的力，导阀回座，顶杆顶开滑梭，zui后使得流体重新进入主阀的圆顶气室，关闭主阀。

三、结构特点：

1、阀座软密封保证安全阀起跳前后的良好密封性。
2、允许工作压力接近安全阀的整定压力。
3、较小超压就能使安全阀主阀迅速达到全启状态。
4、安全阀动作性能和开启高度不受背压的影响。
5、启闭压差可调。
6、导阀不流动型结构设计减少了有害介质的排放和环境污染。
7、可在线检测安全阀的整定压力。

四、制造标准：

结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
