一、简介:

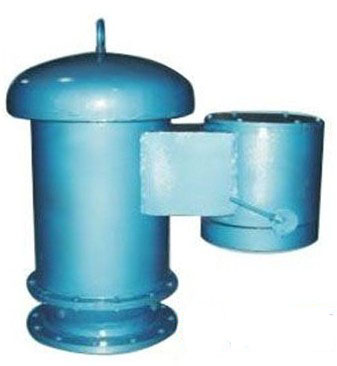

GFR-44型安全过滤呼吸阀是安装在固定顶储罐上的通风装置,可减少油品蒸发损耗,控制储罐压力平衡。根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定:“甲、乙类液体的固定顶罐,应设阻火器和呼吸阀"。可见呼吸阀、阻火器是储罐必不可少的安全实施。是维护储罐气压平衡,减少介质挥发的安全节能产品,呼吸阀充分利用储罐本身的承压能力来减少介质排放,其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压;当往罐外抽出介质,使罐内上部气体空间的压力下降,达到呼吸阀的操作负压时,罐外的大气将顶开呼吸阀的负压阀盘顶开,使外界气体进入罐内,使罐内的压力不再继续下降,让罐内与罐外的气压平衡,来保护储罐的安全装置。
二、原理:
1、当罐内介质的压力在呼吸阀的控制操作压力范围之内时,呼吸阀不工作,保持油罐的密闭性;
2、当往罐内补充介质,使罐内上部气体空间的压力升高,达到呼吸阀的操作正压时,压力阀被顶开,气体从呼吸阀呼出口逸出,使罐内压力不在继续增高;
3、罐外的大气将顶开呼吸阀的负压阀盘
三、安装:
1、拆除包装,阅读产品说明这点至关重要。
2、吊装呼吸阀时,应选用适当的起吊工具,以免损伤呼阀阀盘保护帽。
3、检查罐或水箱上的管法兰的同轴度和垂直度,这对压力真空泄放阀(呼吸阀)的正常使用至关重要。
4、检查罐或水箱上的管法兰的水线表面。它必须是干净的,没有划伤,腐蚀,工具痕迹,并且平坦。
5、拆下法兰端口保护盖和其它包装材料。
6、检查垫片;确保该材料是适合于应用。
7、使用螺栓圆把垫圈置于中心。
四、选用:
1、对安装位置的要求和温度范围的要求,如寒冷地区就应选用全天候呼吸阀,而安装在管道中的应选用管道式呼吸阀。
2、机械呼吸阀的控制压力应与有关的承压能力相适应。
3、机械呼吸阀的规格(法兰通径)应满足油罐的最大进出油呼吸气体流量要求。
五、主要外形及连接尺寸:
公称通径 |
|
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
压力等级 |
通气量(m3/h) |
|||||||||
A |
+355 |
18 |
23 |
45 |
90 |
190 |
340 |
550 |
820 |
1050 |
B |
+980 |
21 |
27 |
55 |
100 |
200 |
380 |
600 |
900 |
1130 |
C |
+1750 |
26 |
32 |
85 |
140 |
280 |
500 |
800 |
1150 |
1150 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
