一、简介:

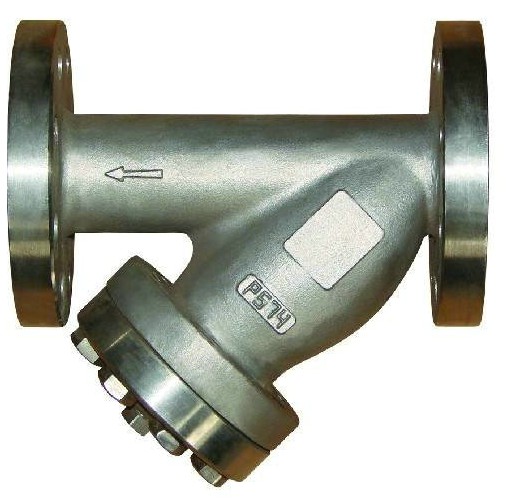

不锈钢Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。Y型过滤器具有结构先进,阻力小,排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤蓝、由过滤器出口排出。
二、材料选用:
1、进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力:按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。
4、过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
三、原理:
过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。过滤器又名除污器、过滤阀,是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作。
四、参数:
1、介质温度:300(℃);
2、工作压差:2KG;
3、材质:不锈钢;
4、产品别名:过滤器;
5、适用范围:液体过滤;
6、连接形式:法兰;
7、类型:直角式;
8、流动方向:单向;
9、适用介质:水;
10、压力环境:常压。
五、主要尺寸及重量:
DN |
"英寸 |
L |
H |
H1 |
拉杆伸缩过滤器 |
参考重量kg |
|
15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
20 |
3/4 |
145 |
70 |
150 |
|
|
3 |
25 |
1 |
160 |
80 |
160 |
|
|
3.8 |
32 |
1 1/4 |
180 |
90 |
180 |
|
|
6 |
40 |
1 1/2 |
200 |
100 |
240 |
|
|
7.2 |
50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
65 |
2 1/2 |
260 |
165 |
350 |
350 |
165 |
17 |
80 |
3 |
280 |
195 |
390 |
400 |
195 |
20 |
100 |
4 |
320 |
230 |
450 |
450 |
230 |
32 |
125 |
5 |
350 |
300 |
520 |
500 |
300 |
53 |
150 |
6 |
380 |
335 |
580 |
550 |
335 |
66 |
200 |
8 |
495 |
420 |
690 |
650 |
420 |
110 |
250 |
10 |
595 |
500 |
800 |
775 |
500 |
165 |
300 |
12 |
640 |
580 |
950 |
900 |
580 |
225 |
350 |
14 |
700 |
640 |
1150 |
|
|
312 |
400 |
16 |
800 |
700 |
1360 |
|
|
500 |
450 |
18 |
850 |
790 |
1480 |
|
|
700 |
500 |
20 |
900 |
875 |
1650 |
|
|
900 |
