一、简介：

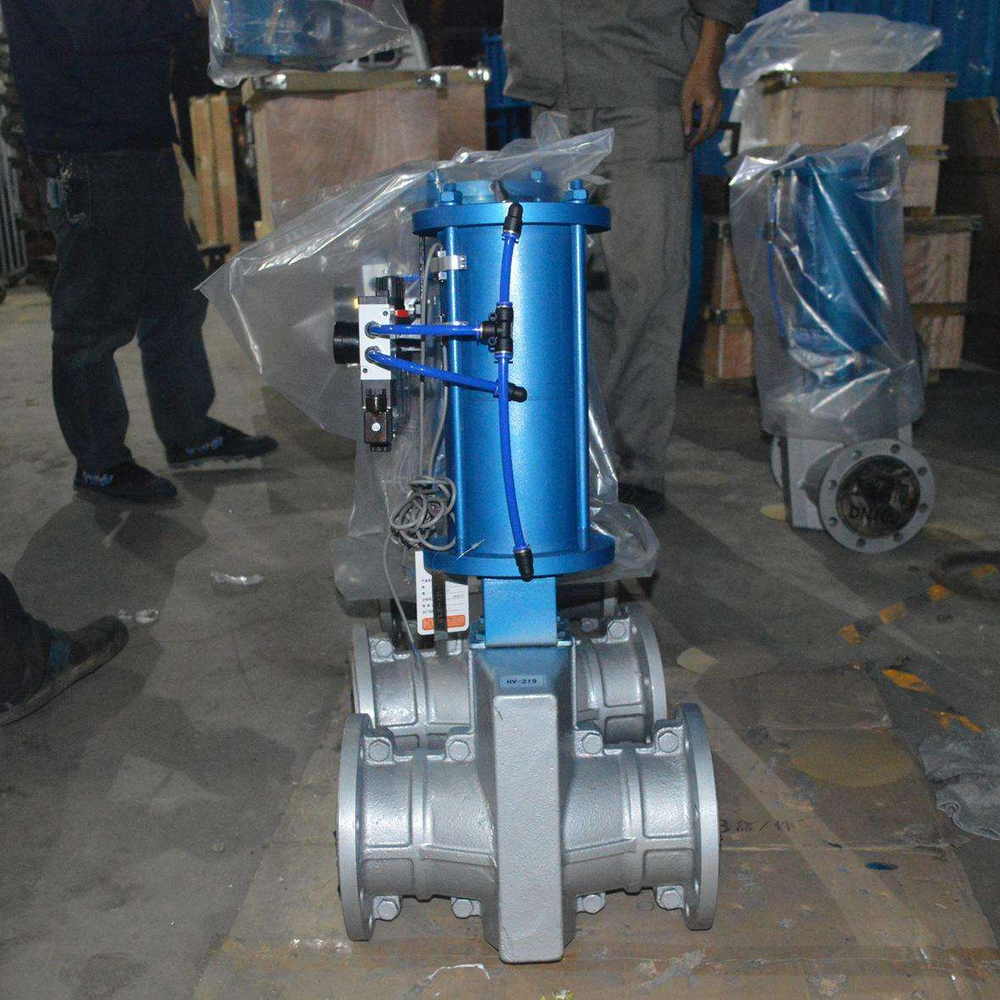

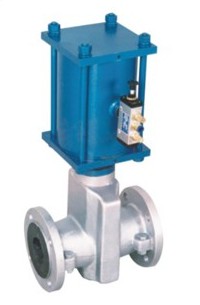

GJ641X气动管夹阀由左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。工作原理：当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。GJ641X气动管夹阀适用化工，石油、发电、碱厂、选矿、水泥、选煤、非金属等行业，可快速控制管路浓度砂粒状流量与截止。

二、注意事项
1：压缩空气的杂质和水份影响胶套的使用寿命，应在气路中设置过滤器，除去杂质和水份。
2：在配管时充分清除管道和接头中的杂质、切屑粉末等。
3：维修保养胶套时，务必事先关闭供气阀门，并将启动回路中的压缩空气排尽后，方可进入维修作业。
4：避免气阀胶套发生冻结，应该在摄氏5℃以下使用时，应使用干燥器处理干燥空气。

三、零部件：

阀体	橡胶套管	大小阀杆	压杆、手轮、拉杆	托架
铸铁,铝合金,铸钢,不锈钢	橡胶	铸铜、碳钢	铸铁	球磨铸铁

四、技术参数：

公称通径	适用温度	公称压力	适用介质
DN25—150	小于85℃	1.0Mpa	矿浆、磨料、干湿性粉尘类
DN200~500	小于85℃	0.6Mpa	矿浆、磨料、干湿性粉尘类

五、外形尺寸：

公称通径（DN）	公称压力（MPa）	工作压力（MPa）	L	L1	L0	D	D1	D0	H	Z-Φ	重量(kg)
25	0.6	0.6	160	124	31	115	85	120	150	4-14	3
32			165	145	40	*140	100	140	174	4-18	4.5
40			190	157	50	*150	110	140	186	4-18	5.5
50			210	160	60	160	125	160	205	4-18	7.5
65			250	199	74	180	145	160	238	4-18	9.0
80			300	222	88	195	160	200	241	4-18	13.5
100			350	250	106	215	180	240	301	8-18	20
125			430	318	134	245	210	280	360	8-18	27.5
150			500	350	158	280	240	320	405	8-23	43
200	0.4	0.4	650	446	206	335	295	560	545	8-23	85
250			800	516	256	*395	350	560	632	12-23	138
300			950	562	304	*445	400	620	741	12-23	195

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
