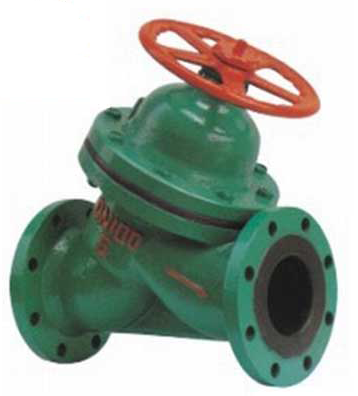

直流式衬胶隔膜阀

型号：G45J

产品时间：2019/6/12 17:51:17

简要描述：

直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃（按照衬里和隔膜材料）压力等级：PN0.6、1.0、1.6

一、产品特点：

1.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
2.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
3.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
4.本阀门与其它阀门最大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

二、工作原理：

专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。衬胶隔膜阀的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。

三、主要性能规范：

设计标准	GB12239
结构长度	JB1688/GB12221
法兰标准	JB78
法兰标准	GB4216
检验试验	GB/T13927
驱动方向	手动、电动、气动、常闭型、常开型

四：主要外形连接尺寸：

mm	公称压力 MPa	工作压力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	质量
25	0.6	0.6	145	115	85	4-14	2	178	190	120	-
32			160	140	100	4-18	2	196	217	140	-
40			180	150	110	4-18	3	196	217	140	14
50			210	165	125	4-18	3	219	240	200	20
65			250	185	145	4-18	3	264	272	200	29
80			300	200	160	4-18	3	285	315	280	42
100			350	220	180	8-18	3	352	383	320	61
125			400	250	210	8-18	3	470	515	320	79．5
150		0．4	460	285	240	8-22	3	508	554	400	150
200			570	340	295	8-22	4	602	660	500	236．5
250			680	395	350	12-22	4	708	786	500	-
300			790	445	400	12-22	4

五、主要零部件材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢手轮：铸铁

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
