一、简介：

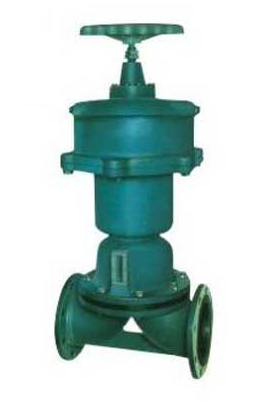

G6k41J常开式气动衬胶隔膜阀是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开，使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流 。G6k41J常开式气动衬胶隔膜阀是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等流体的流动。
二、测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
三、特点：
1、隔膜阀与其它阀门的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2、由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
4、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和***小的关闭力。
四、性能规范：
|
型号 |
公称压力 |
试验压力Ps(Mpa) |
适用介质 |
工作温度(℃) |
|
|
壳体试验 |
密封试验 |
||||
|
EG6B41W/J/Fs-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体 J.一般腐蚀性流体 Fs.强酸、碱及各种 有机溶剂（溶融碱金属及元素氟除外） |
≤100 ≤85 ≤150 |
|
EG6B41W/J/Fs-10 |
1.0 |
1.5 |
1.1 |
||
|
EG6B41W/J/Fs-16 |
1.6 |
2.4 |
1.76 |
||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
