一、简介:

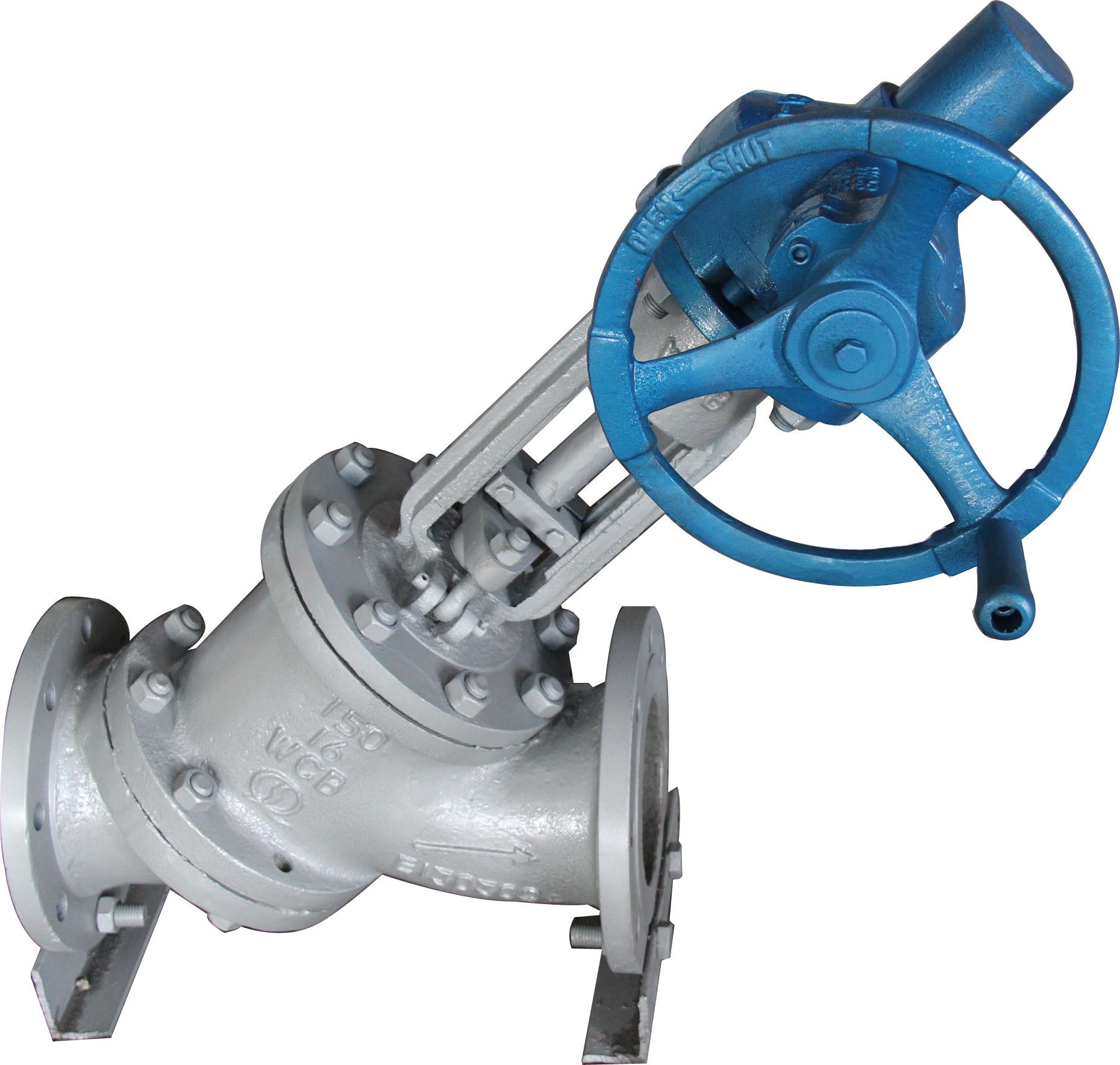

SJS545Y伞齿轮Y型料浆阀是氧化铝工况中输送矿砂料浆的主控阀门,要求达到“三耐一防"的高性能,即耐磨、耐压、耐冲刷、防止结疤。目前JS545Y伞齿轮Y型料浆阀已完全能满足国内市场需求,为氧化铝工业的扩产、提产做出了一定的贡献,也使企业在创汇、节汇上取得了更好的成绩。该阀采用伞齿轮控制调节,使用方便。
二、产品特点:
1,采用压力自紧式密封结构,用牵制板予紧密封圈,密封圈采用成型的柔性石墨圈,介质压力越高,密封性能越好.
2,采用撞击式手轮减少了操作力.
3,阀座嵌入阀体,平面密封,阀瓣与阀座密封面均采用钴基硬质合金等离子喷焊而成,耐磨,抗擦伤,阀杆表面经抗蚀性氮化处理,介质从阀瓣下面流入.
三、产品制造标准:
设计制造按:ASMEB16.34(Class150为缩径设计)、BS1873
法兰端尺寸按:ASMEB16.5GB/T9II3.6
检验标准:API598
四、主要外形连接尺寸:
型号 |
公称压力PN |
尺寸(mm) |
||||||||
DN |
50 |
100 |
125 |
150 |
150△ |
200 |
250 |
300 |
||
SJS45Y-16C |
1.6 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
||
DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
||
重量WT(kg) |
36 |
66 |
90 |
105 |
105 |
185 |
305 |
420 |
||
SJS45Y-25C |
2.5 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
||
DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
||
重量WT(kg) |
38 |
69 |
95 |
114 |
114 |
195 |
315 |
435 |
||
SJS45Y-40C |
4.0 |
L |
230 |
350 |
400 |
480 |
480 |
600 |
730 |
850 |
H |
320 |
464 |
510 |
710 |
595 |
810 |
920 |
1120 |
||
DO |
240 |
280 |
320 |
360 |
360 |
500 |
500 |
600 |
||
重量WT(kg) |
42 |
70 |
95 |
114 |
114 |
195 |
315 |
435 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
