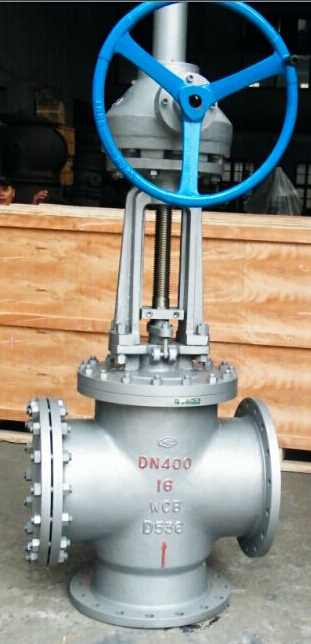

一、产品概述：

         角式放料阀阀瓣的密封面处设置与阀座的密封面相适应的导向切口，阀瓣与阀座密封面处阀瓣上设置高硬度的硬质合金物，其表面设置碳化钨表层。大大提高了密封面的耐冲刷耐腐蚀性能，从而延长了产品的使用寿命。密封副采用线密封，保证密封，保证密封的可靠性，并可防止结疤。阀门设有防转机构，保证阀杆在开启和关闭时只做直线运动，不做回转运动。达到“三耐一防”高性能的要求，即耐磨、耐压、耐冲刷、防止结疤。阀门驱动方式有：手动、气动、电动、齿轮传动可供用户选择。

二、产品应用：

      主要用于反应储罐的放料和排料，阀体内腔装有耐冲刷、耐腐蚀和密封圈和阀瓣，并对密封圈和阀瓣进行特殊处理，具有高耐磨、耐腐蚀、密封可靠、流量大等特性。广泛适用于氧化铝行业。它的驱动方式有手动、伞齿轮、电动、气动等方式。氧化铝生产过程中，氧化铝介质中的含碱物料颗粒通过阀瓣密封面与阀座密封面时，对一般的硬质合金会有极大的冲刷和腐蚀性，从而降低接触面的密封性能，使介质内漏。根据实际工况，本阀门阀体内腔装有耐冲刷、耐腐蚀的护板，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对其整体进行特种表面处理，使表面硬度达到HRC60~65，具有高耐磨、耐腐蚀的优良功能。

三、产品特点：

        角式放料阀阀体为90度角，进出口法兰大小相同。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈子进行特种处理，使表面硬度达到HRC25~40。阀座密封面与阀瓣密封面均堆焊有司太立硬质合金，密封副采用线密封，保证密封，保证密封的可靠性，并可防止结疤。阀瓣斜面于阀座角形成线密封，阀瓣阀瓣启闭时有手轮带动铜螺母，螺母带阀杆（上下运动有夹板定向，阀杆不会出现旋转）向反应釜内伸。底部法兰可拆卸，焊接到反应釜底部（注意：阀门必需是关必状态拆卸法兰）。角式放料阀严禁使用含氟离子液体（如ＨＦ等）也不能用强碱及磷酸（温度>150oC，浓度>30％）。

四、主要性能参数：

产品名称：角式放料阀/铝厂用角式放料阀

产品型号：JS44Y、JS544Y、JS644Y、JS944Y

公称通径：DN50-DN600(2″-24″)

公称压力：PN1.0MPa～PN4.0MPa（CLASS150Lb～CLASS300Lb）

连接方式：法兰

驱动方式：手动、齿轮、气动、电动

阀体材料：碳钢、不锈钢

适用介质：含碱物料氧化铝介质等

适用温度：—29～300℃

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
