一、概述：
A40Y带散热器弹簧全启式安全阀适用于温度450°≤介质当中，如果没有加装散热器最高温度能承受250°≤，无需借助任何外力来进行启闭的一种阀门，通过我们设定的整定压力值，当压力超过我们的整定压力值后，安全阀会自动开启，释放压力，释放带整定压力以下的时候，安全阀会自动关闭。带散热器弹簧全启式安全阀它是一种利用弹簧的弹性，来对压力进行控制的一种保护管道安全的阀门，弹簧式安全阀也是我们一种常用性的安全阀，具有轻便、结构简单、拆装方便。弹簧全启式安全阀由阀瓣开启高度为安全阀喉径的四分之一，一般介质为气体的都会选用全启式比较多。
二、特点：
1、 全启式安全阀结构，排量大
2、阀瓣处设有反冲盘部件
3、带散热器，提高使用温度
4、整定压力偏差小，可达±3%
5、启闭压差≤15%
6、带散热器弹簧全启式安全阀选用优质的弹簧钢，保证弹簧的寿命和稳定性
7、平面结构的阀瓣和阀座易于维修和重新加工
三、执行标准：
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928
四、性能参数：
|
型号 |
铸钢型 |
304不锈钢型 |
1Cr5Mo合金钢型 |
|
|
口径范围 |
DN20～DN200 |
|||
|
适用温度 |
≤400°C |
≤300°C |
≤450°C |
|
|
适用介质 |
水、蒸汽、油品 |
腐蚀性介质 |
水、气、油品 |
|

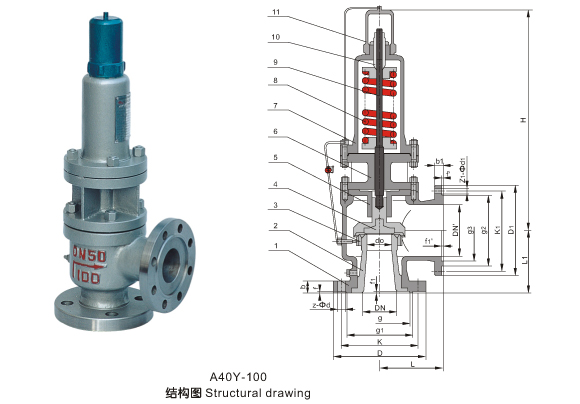

五、连接尺寸：
|
公称压力 |
公称通径 |
do |
DN |
L |
L1 |
≈H |
|
1.6MPa |
20 |
15 |
25 |
110 |
95 |
518 |
|
25 |
16 |
32 |
110 |
95 |
518 |
|
|
32 |
20 |
40 |
115 |
100 |
518 |
|
|
40 |
25 |
50 |
120 |
110 |
579 |
|
|
50 |
32 |
65 |
135 |
120 |
639 |
|
|
65 |
40 |
80 |
160 |
140 |
671 |
|
|
80 |
50 |
100 |
170 |
135 |
676 |
|
|
100 |
65 |
125 |
195 |
175 |
787 |
|
|
125 |
80 |
150 |
210 |
190 |
977 |
|
|
150 |
100 |
175 |
255 |
230 |
1035 |
|
|
200 |
125 |
250 |
300 |
260 |
1193 |
