一、简介:

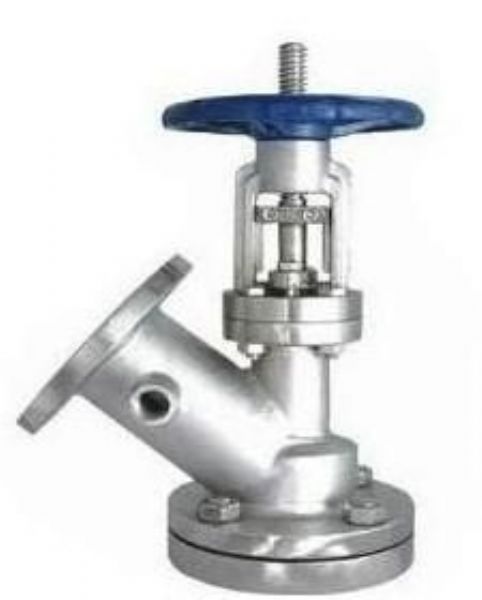

BFL41W保温放料阀。放料阀性能与用途操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。本类阀门在管道中一般应当水平安装。主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在 容器出口的残留现象。是自行设计生产的上下展式是蜗炉应用系统装置中的节能型阀门。设计新颖、结构合理,采用不锈钢、WCB等材质作阀体,密封性能良好。
二、耐腐蚀性:
1、聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。
2、使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。
三、技术参数:
适用介质:强酸、强碱、强氧化
公称通径:dn15~250mm
公称压力:pn1.0(mpa)
工作温度:-20~180℃
四、性能参数:
压力 |
工作温度 |
适用介质 |
|||
公称压力 |
1.6 |
上密封试验 |
|
≤175℃ |
水、颗粒、油品等 |
壳体试验 |
2.4 |
高压密封试验 |
五、零部件材料:
阀体 |
阀瓣、密封圈、阀杆 |
螺母 |
壳体试验 |
不锈钢 |
铜 |
六、主要外形及连接尺寸:
口径 |
上展式 |
下展式 |
||||||
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
|
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
