一、概述:

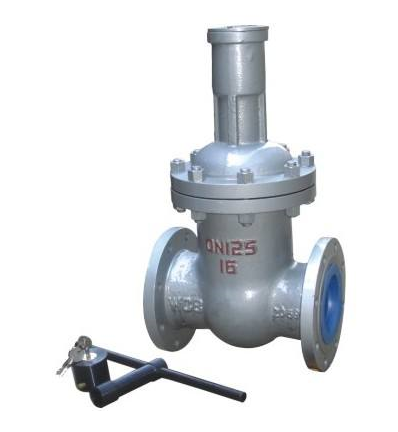

FDZ45H-16C防盗闸阀是根据供热系统上使用单位不及时交费及油田上经常发生盗油事件造成的损失而研讨设计成功的阀门产品。该系列阀门配有专用扳手代替手轮,结合使用强磁块密码锁即可将阀门打开,操作简单省力,只要使用专用扳手并记住密码即可灵活运用,而不知道密码者即打不开也无法破坏阀门。广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
二、产品特点:
FDZ45H-16C防盗闸阀专用扳手与密码锁在防盗阀门上的成功配合,防盗、防仿造,是防盗阀门的革命性创新,即考虑防盗、防腐蚀,又防止人为破坏,使用性强,使用寿命长,内部结构复杂精致难以伪造但专用工具和密码的使用者操作简易省力,适合推广。该阀门具有防盗性能好(三保险),开关轻松、密封效果稳定、用寿命长等特点。
三、性能参数:
型号 |
公称压力(MPa) |
试验压力(MPa) |
适用介质 |
工作温度 |
||
强度 |
密封(液) |
密封(气) |
||||
FDZ45H |
1.6 |
2.4 |
1.76 |
0.6 |
水、油品、蒸汽 |
≤425℃ |
2.5 |
3.8 |
2.75 |
0.6 |
四、零部件材料:
零部件名称 |
阀体阀盖 |
阀体 |
闸板阀座 |
阀杆螺母 |
填料 |
锁开 |
扳手 |
材料 |
碳钢 |
碳钢堆焊 不锈钢 |
不锈钢 |
铝铁青铜 |
石墨盘根 |
锻钢铜 |
铸钢 |
五、外形连接尺寸:
公称通径 DN |
主要连接尺寸(mm) |
|||||||
L |
D |
D1 |
D2 |
b |
Z-φd |
D3 |
H |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-φ18 |
145 |
290 |
50 |
250 |
160 |
125 |
100 |
16 |
4-φ18 |
170 |
320 |
65 |
265 |
180 |
145 |
120 |
18 |
4-φ18 |
180 |
350 |
80 |
280 |
195 |
160 |
135 |
20 |
8-φ18 |
205 |
380 |
100 |
300 |
215 |
180 |
155 |
20 |
8-φ18 |
225 |
400 |
125 |
325 |
245 |
210 |
185 |
22 |
8-φ18 |
295 |
450 |
150 |
350 |
280 |
240 |
210 |
24 |
8-φ23 |
335 |
530 |
200 |
400 |
335 |
295 |
265 |
26 |
12-φ23 |
400 |
580 |
250 |
450 |
405 |
355 |
320 |
30 |
12-φ25 |
475 |
670 |
300 |
500 |
460 |
410 |
375 |
30 |
12-φ25 |
530 |
900 |
