一、简介:

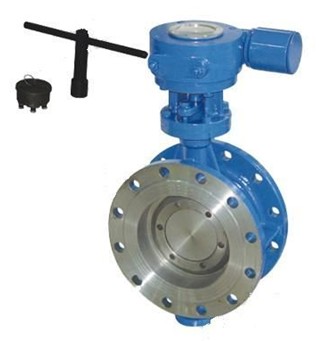

FD343H防盗蝶阀防盗阀门安装后,拿附件扳手上端的小六角旋出阀门上盖的小内六角螺丝,移开盖子,中间就是锁芯,如带钥匙锁芯就用钥匙打开,如带密码锁芯(见防盗阀门的密码编制和使用),拿出锁芯后,就用附件扳手下端打开(或关闭)阀门的蝶扳,顺时针关,逆时针开。蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。安装时,取上附件扳手上端的小六角螺钉并拧出小内六角螺钉阀门顶盖,拆下盖子,中间是锁芯,如果使用钥匙锁芯,用钥匙打开,如带锁芯。
二、特点:
1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
2、蝶阀可以运送泥浆,在管道口积存液体最少。低压下,可以实现良好的密封。 调节性能好。
3、蝶阀蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。
4、蝶阀阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
5、蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。
三、技术参数:
产品型号 |
FDD343F/H-16C |
适用范围 |
供,油.水,暖,系统 |
产品别名 |
蝶阀 |
连接形式 |
对夹 |
材质 |
铸钢 |
公称通径 |
50(mm) |
结构形式 |
杠杆式 |
传动形式 |
齿轮传动 |
密封形式 |
硬密封型 |
|
|
四、零部件材料:
零件名称 |
阀体、阀盖 |
闸板、阀座 |
阀杆 |
阀杆螺母 |
填料 |
锁开 |
扳手 |
材料 |
碳钢 |
碳钢堆焊 铬不锈钢 |
铬不锈钢 |
铝铁 青铜 |
石墨盘根 |
锻不锈钢 |
锻钢 |
五、主要外形及连接尺寸:
公称通径 DN |
主要连接尺寸(mm) |
|||||
L |
D1 |
D2 |
Z-φd |
H |
HO |
|
50 |
43 |
125 |
100 |
4-φ18 |
220 |
160 |
65 |
46 |
145 |
120 |
4-φ48 |
220 |
175 |
80 |
49 |
160 |
135 |
4-φ48 |
320 |
185 |
100 |
64 |
180 |
158 |
8-φ48 |
340 |
195 |
150 |
70 |
240 |
212 |
8-φ23 |
414 |
240 |
200 |
71 |
295 |
266 |
8-φ23 |
512 |
260 |
250 |
76 |
350 |
320 |
12-φ23 |
570 |
295 |
300 |
83 |
400 |
368 |
12-φ23 |
667 |
340 |
350 |
92 |
460 |
430 |
16-φ23 |
744 |
383 |
400 |
102 |
515 |
482 |
16-φ25 |
827 |
427 |
450 |
114 |
565 |
532 |
20-φ25 |
913 |
457 |
500 |
127 |
620 |
585 |
20-φ25 |
1000 |
499 |
600 |
154 |
725 |
685 |
20-φ30 |
1207 |
618 |
700 |
165 |
840 |
800 |
24-φ30 |
1475 |
745 |
800 |
190 |
950 |
905 |
24-φ34 |
1605 |
809 |
