一、简介:

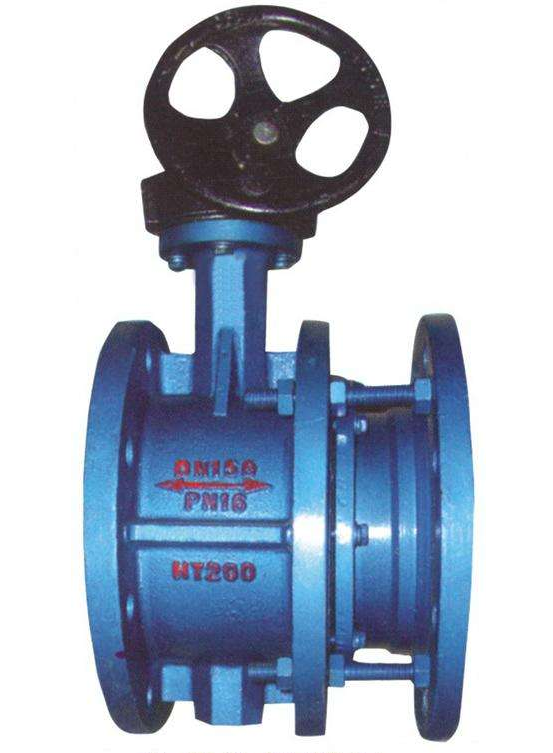

SD341X伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在425℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。伸缩蝶阀安装前必须平放,切勿随意磕碰,运行时严禁将支架卸掉可,任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出。
二、特点:
1、结构独特,设计灵活,重量轻,省力,启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,海能为维修阀门安装更换提供方便。
3、密封部位可调节更换,密封性能可靠。
三、主要技术参数
公称通经DN(mm) |
50~2000 |
50~1600 |
||
公称药理PN(MPa) |
0.6 |
1.0 |
1.6 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|
适用温度 |
软密封 |
X:-40℃~90℃;XF:-20℃~200℃ |
||
硬密封 |
碳钢:-29℃~425℃不锈钢-40℃~650℃ |
|||
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|||
泄漏率 |
符合GB/T13927-92标准 |
|||
驱动方式 |
蜗轮传动、电动、气动、液动 |
四、主要零部件材料
零件名称 |
材料 |
阀体 |
WCB、QT450-10、不锈钢 |
蝶板 |
WCB、QT450-10、不锈钢 |
阀轴 |
2Cr13不锈钢 |
密封圈 |
橡胶 |
填料 |
柔性石墨 |
五、采用标准:
制造标准 |
JB/T8527-97、GB/T 122387-89 |
法兰标准 |
GB9113-2000、GB17241.6-1998 |
检验标准 |
GB/T 13927-92 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
