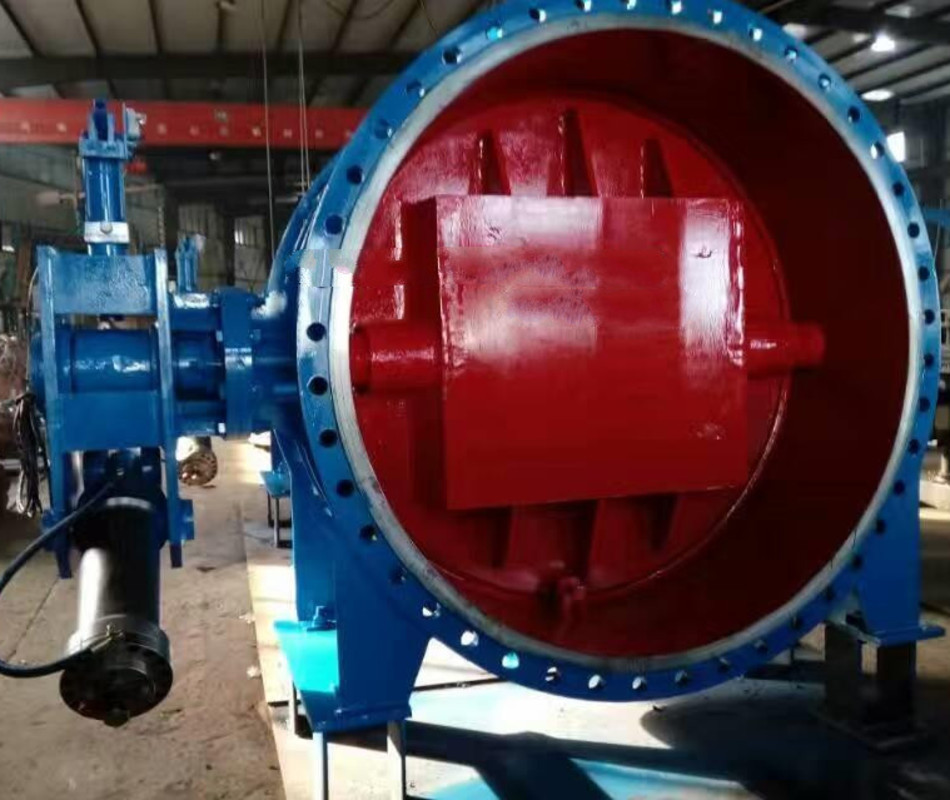

一、产品简介:
液控缓闭止回蝶阀是目前国内外较先进的管路控制设备,主要安装于水电站水轮机进口,用作水轮机进口阀;或安装于水利、电力、给排水等各类泵站的水泵出口,替代止回阀和闸阀的功能。工作时,阀门与管道主机配合,按照水力过渡过程原理,通过预设的启闭程序,有效消除管路水锤实现管路的可靠截止,起到保护管路系统安全的作用。
液控缓闭止回蝶阀能按程序启闭、在正常供电和突然断电情况下均能自动按预定的时间和角度分快、慢二阶段关闭;调节范围大、适应性强。
二、产品特点:
1、能按程序启闭、在正常供电和突然断电情况下均能自动按预定的时间和角度分快、慢二阶段关闭;调节范围大、适应性强。
2、可消除破坏性水锤、防止水泵和水轮机组发生飞逸事故,有效地降低了管网系统的压力波动、保障设备的安全可靠运行。
3、该阀可取代水泵出口处原电动闸和止回阀的功能,减少占地面积及基建投资。同时其流阻系数仅为0.1~0.6,远小于止回阀的流阻系数(1.7~2.6),节能效果明显。
4、S(锁定型)、B(保压型)、X(蓄能器型)系列液控止回蝶均是对国内同类产品加以改进和完善后发展起来的新一代产品,大大增强了系统的可靠性和安全性。同时,本公司可根据用户的特殊要求单独进行设计,多位满足广大用户对该类产品的需要。
三、产品执行标准:
设计与制造 |
GB/T14478、JB/T5299 |
结构长度 |
GB/T12221 |
配管法兰 |
JB/T74~90、GB/T12380、GB/T9112~9131 |
蓄能器标准 |
GB/T2352 |
试验与检验 |
GB/T14478、GB/T13927 |
质量保证 |
ISO9001 |
四、产品零件:
零件名称 |
材料 |
阀体 |
碳素钢 |
蝶板 |
碳素钢 |
阀轴 |
2Cr13、45# |
阀体密封面 |
不锈钢 |
蝶板密封圈 |
不锈钢 |
填料 |
柔性石墨 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
