A37H双联弹簧式安全阀

型号：A37H

产品时间：2019/6/9 13:30:39

简要描述：

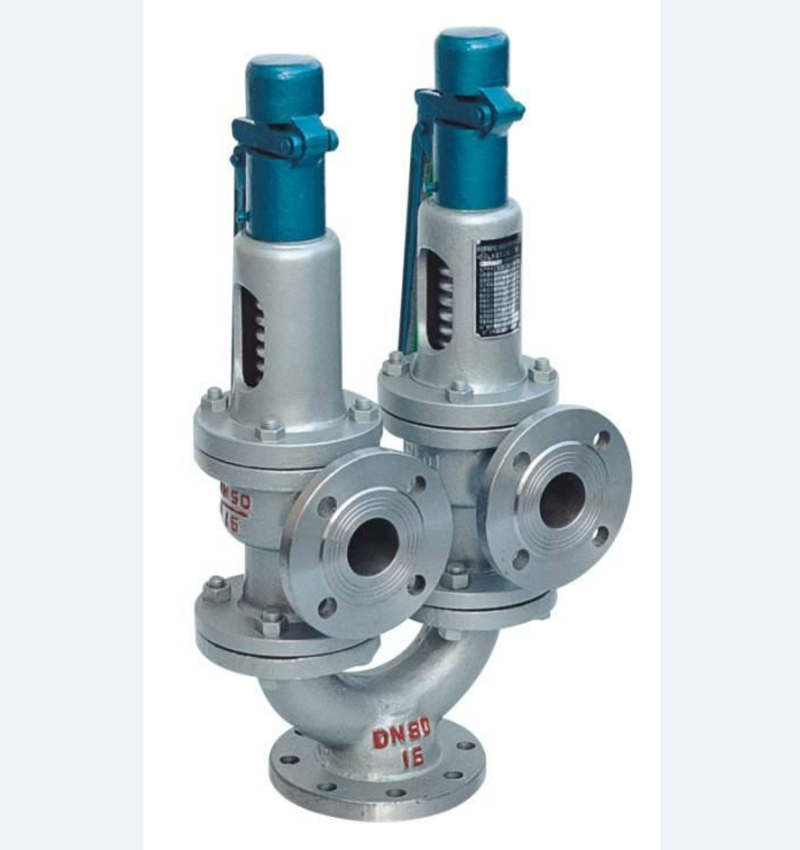

A37H双联弹簧式安全阀是博通阀门在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成,适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。

一、产品简介：
双联弹簧式安全阀是在一个Y型接头上装上两个同样规格的A47H、A48Y型安全阀组成，双联弹簧安全阀的公称通径是指Y型接头进口通径。安全阀是为了防止压力设备和容器或易引起压力升高或容器内部压力超过限度而发生爆裂的安全装置。安全阀是压力容器、锅炉、压力管道等压力系统使用广泛的一种安全装置，保证压力系统安全运行。当容器压力超过设计规定时，安全阀自动开启，排出气体降低器内的过高压，防止容器或管线破坏。而当容器内的压力降至正常操作压力时，即自动关闭避免因容器超压排出全部气体，从而造成浪费和生产中断。安全阀主要由阀座、阀瓣(阀芯)和加载机构三部分组成。

二、产品原理：
当设备内的压力超过规定的工作压力并达到安全阀的开启压力时，内部介质作用于闹瓣上面的力大于加载机构施加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出、如果安全阀的排量大于设备的安全泄放量，设备内压力即逐渐下降，而且通过短时间的排气后，压力即降回至正常工作压力。此时内压作用于阀瓣上面的力又小于加载机构施加在它上面的力，阀瓣又紧压着阀座，介质停止排出，设备保持正常的工作压力继续运行。所以，安全阀是通过阀瓣上介质作用力与加载机构作用力的消长，自行关闭或开启以达到防止设备超压的目的。

三、特点：

1、全启式结构，排量大

2、阀瓣处设有反冲盘部件

3、带提升扳手可定期检验阀门开启的灵活性

4、整定压力偏差小，可达±3%

5、启闭压差≤15%

6、选用优质的弹簧钢，保证弹簧的寿命和稳定性

7、平面结构的阀瓣和阀座易于维修和重新加工

8、阀盖敞开式设计可用于温度较高的介质。

四、产品尺寸：

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN’	D1	K1	g2	b1	f’	Z1-ød1	L	L1
A37H-16C A43H-16C	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110
	80	40	200	160	135		20	3		8-18	50	165	125	100	16	3	4-18	135	120
	80	50	200	160	135		20	3		8-18	65	185	145	120	18	3	4-18	140	130
	100	65	220	180	155		22	3		8-18	80	200	160	135	20	3	8-18	160	135
	125	80	250	210	185		22	3		8-18	100	220	180	155	22	3	8-18	170	160
	150	100	285	240	210		24	3		8-23	125	250	210	185	22	3	8-18	190	190
A37H-25 A43H-25	50	25	165	125	100		20	3		4-18	32	140	100	78	18	2	4-18	115	110
	80	40	200	160	135		22	3		8-18	50	165	125	100	16	3	4-18	135	120
	80	50	200	160	135		22	3		8-18	65	185	145	120	18	3	4-18	140	130
	100	65	230	190	160		24	3		8-23	80	200	160	135	20	3	8-18	160	135
	125	80	270	220	188		28	3		8-26	100	220	180	155	22	3	8-18	170	160
	150	100	300	250	218		30	3		8-26	125	250	210	185	22	3	8-18	190	190
A37H-40 A43H-40	50	25	165	125	100	88	20	3	4	4-18	32	140	100	78	16	2	4-18	115	110
	80	40	200	160	135	121	22	3	4	8-18	50	165	125	100	16	3	4-18	135	120
	80	50	200	160	13	121	22	3	4	8-18	65	185	145	120	18	3	4-18	140	130
	100	65	235	190	160	150	24	3	4.5	8-23	80	200	160	135	20	3	8-18	160	135

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
