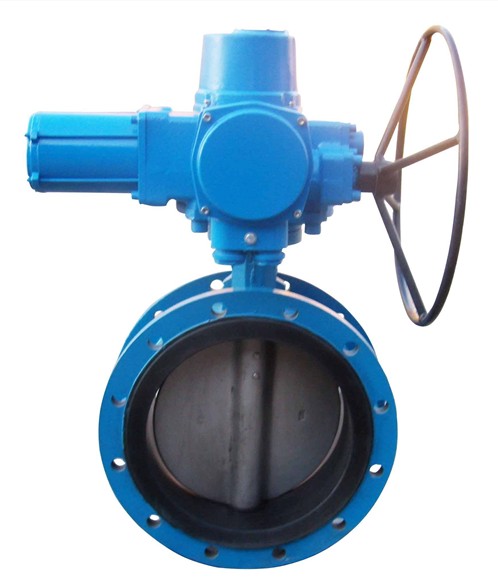

电动法兰软密封蝶阀

型号：D941X

产品时间：2019/6/12 11:37:54

简要描述：

D941X电动法兰软密封蝶阀适用于温度≤80℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。 D941X电动法兰蝶阀性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。

一、简介：

D941X电动法兰软密封蝶阀适用于温度≤80℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用.D941X电动法兰蝶阀性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。。其主要特点为设计新颖、合理、结构独特，重量轻，启闭迅速。操力矩小，操作方便，省力灵巧。可以任何位置安装，维修方便。密封件可以更换，密封性能可靠达到双向密封零泄漏。密封材料耐老化、耐腐蚀，使用寿命长等特点。

二、特点：

1、双向密封性能优良，扭矩值小。
2、流量特性趋于直线，调节性能好。
3、采用法兰连接安装便捷，立式、卧式安装均可。
4、密封副材料的多样性，可供用户选择。
5、可用于管端作放空阀用，性能可靠。
6、阀座密封圈与阀体有机地结合为一体，使阀门具有较长的使用寿命。

三、采用标准：

法兰连接尺寸: GB/T17241．6-1998： IS0 7005-2或BSEN 1092-2002

结构长度 : GB/T1 2221-1989： lS0 5752-1988或BS EN558-1

压力试验：GB/T13927-1 992；JB/T9092-1999； lS0 5028-1993或BS 6755-l-1986。

四、技术参数

SZ系列电动执行机构技术参数		阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN40～500mm
输出力矩	50N·M～2000N·M	公称压力	PN1.0、1.6MPa
任选功能	开关型、触点型、开度信号、智能型	阀轴材质	碳素钢、304/316/316L不锈钢
动作范围	0～90°±5°	阀体材质	球墨铸铁、碳素钢、不锈钢
动作时间	15秒/30秒/60秒	阀板材质	球墨铸铁、304/316/316L不锈钢、尼龙
环境温度	-30°～60°	阀座密封	EPDM、NBR、耐磨橡胶
手动操作	附带手柄操作	结构形式	中线型、无销型
限位	电气、机械二重限位	温度	EPDM≤120℃；NBR≤68℃
防护等级	IP-67（防爆外壳：Exd Ⅱ BT4 IP67可选）	适用介质	水、空气、天然气
输入信号	0-10，1-5VDC/4-20mA（智能型）	特点	用途广、整体造价低、流量大、流阻小

五、外形尺寸：

公称通径DN	A	B	C	D	E	额定功率	额定电流
压力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6
40	155	349	57	104	108	15W	0.2A
50	155	353	62	104	108	15W	0.2A
65	155	362	70	104	112	15W	0.2A
80	155	368	89	104	114	15W	0.2A
100	208	392	106	115	127	25W	0.5A
125	208	407	120	115	140	25W	0.5A
150	208	446	132	115	140	25W	0.5A
200	256	489	164	127	152	50W	0.8A
250	256	514	200	127	165	50W	0.8A
300	256	568	238	127	178	90W	1.0A
350	288	629	280	164	190	150W	1.2A
400	288	662	302	164	216	150W	1.2A
450	288	693	335	164	222	150W	1.2A
500	288	729	360	164	229	150W	1.2A

百佳自控订货须知：

1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
