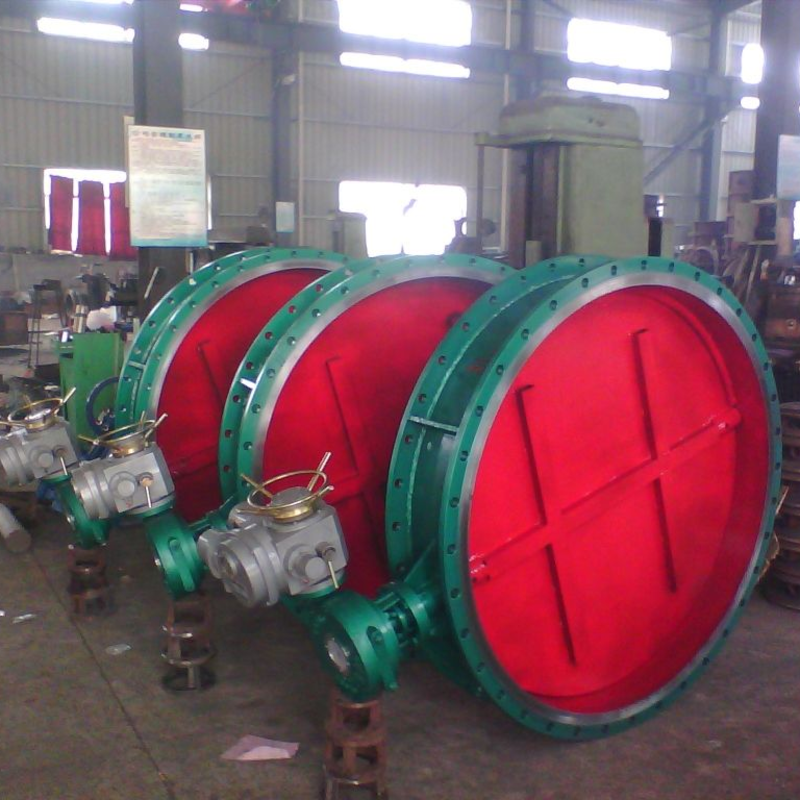

电动通风蝶阀

型号：D941W-1

产品时间：2019/6/12 10:49:01

简要描述：

该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热胀冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置,蜗轮传动装置,气动装置,电动装置。通风蝶阀广泛用于冶金,师化,电力,建材,矿山等工业管线,对介质气体气控制或调节作用。

一、简介：
电动通风蝶阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热胀冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置,蜗轮传动装置,气动装置,电动装置。通风蝶阀广泛用于冶金,师化,电力,建材,矿山等工业管线,对介质气体气控制或调节作用。本风道调节蝶阀广泛适用于电站、冶金、矿山、水泥抢救无效行业的采暖通风和环境保护等系列的气体管道中，作调节介质流量之用。

二、特点：
该阀是垂直蝶板式具有调节特性的阀门，由阀体、阀板、阀轴、驱动装置等主要部件组成，全部为焊接结构，轴端采用柔性石墨编织填料密封，耐高温。阀板启闭靠手轮驱动手动装置，手动装置的最终输出力矩传动给阀轴，靠阀轴的转动驱动阀板旋转，用以改变管道内截面积，以达到大面积截断介质、降低介质压力或调节介质流量的作用，调节角度为0-90°。

三、零部件材料：

零件名称	材料
阀体	碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

四、技术参数：

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力 Ps(MPa)	强度试验	0.075	0.375	0.9
试验压力 Ps(MPa)	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等。
驱动形式	电动

五、外形尺寸：

DN	D	D1	n-do	b	L	重量
DN	D	D1	n-do	b	L	D41	D341	D941
200	320	280	8-18	16	140	34	42	78
250	375	335	12-18	16	140	38	46	83
300	440	395	12-22	16	170	48	54	93
350	490	445	12-22	16	170	56	64	95
400	540	495	16-22	16	190	73	81	98
450	595	550	16-22	16	190	81	110	140
500	645	600	20-22	16	190	99	128	179
600	755	705	20-26	18	210	127	157	213
700	860	810	24-26	18	210	152	199	267
800	975	920	24-30	18	210	182	229	326
900	1075	1020	24-30	18	250	240	287	385
1000	1175	1120	28-30	18	250	383	430	528
1100	1275	1220	28-30	18	250		620	682
1200	1375	1320	32-30	18	250		765	827
1400	1575	1520	36-30	18	300		1188	1250
1600	1790	1730	40-30	22	300		1393	155
1800	1990	1930	44-30	22	300		1800	1865
2000	2190	2130	48-30	22	300		2130	2190
2100	2300	2240	52-33	22	300			2785
2200	2405	2340	52-33	26	350			3690
2400	2605	2540	56-33	26	350			4720
2600	2805	2740	60-33	26	350			5530
2800	3030	2960	64-36	26	400			6035
3000	3230	3160	68-36	26	400			6280

百佳自控订货须知：

1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
