一、简介：

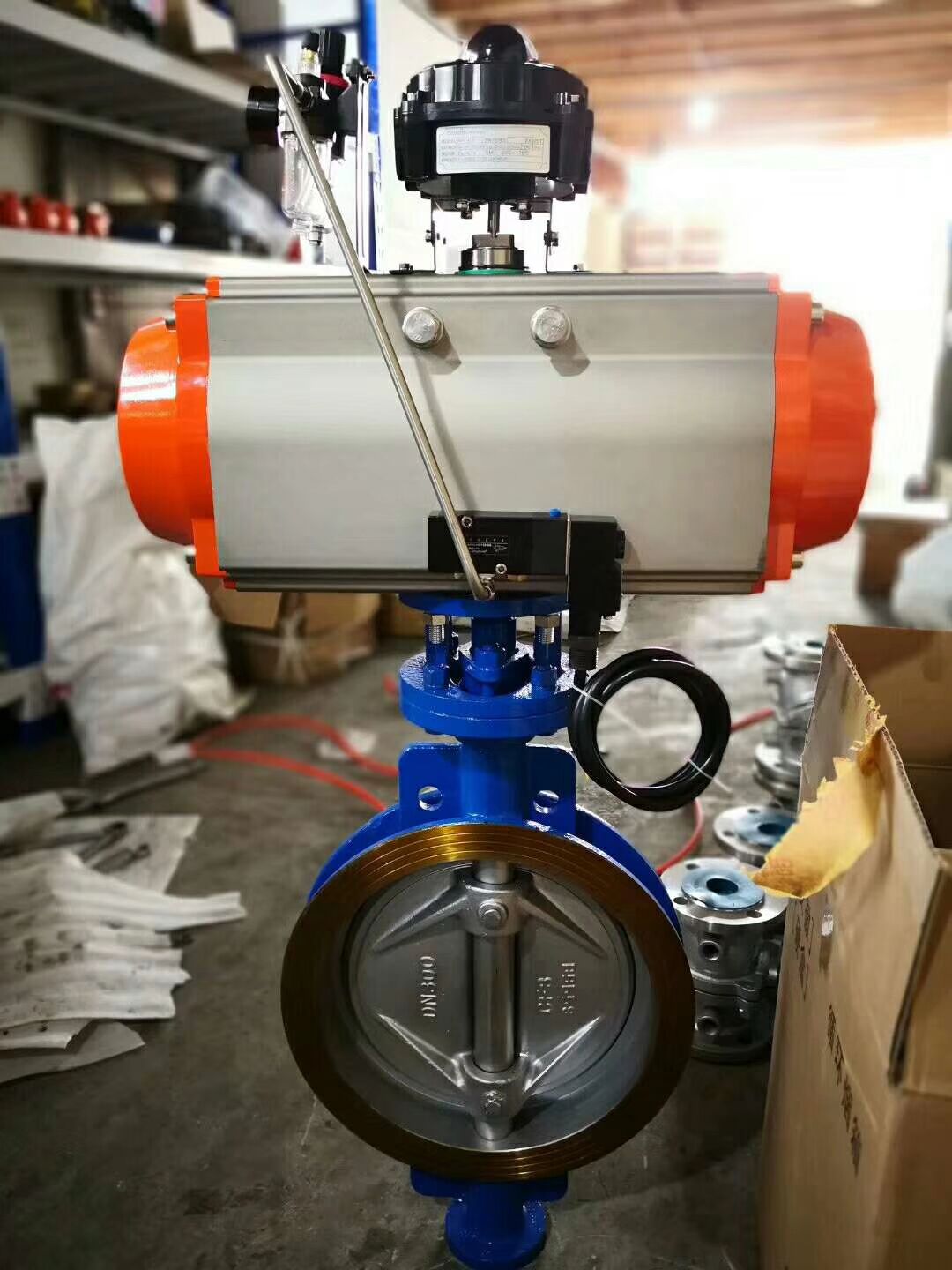

D673H气动对夹式蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封副相互之间无磨擦、无干涉，加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。气动对夹蝶阀是管线优先选用的常规蝶阀，通常分为气动对夹软密封蝶阀和气动硬密封对夹蝶阀，气动对夹蝶阀具有结 构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动对夹蝶阀既可作切断介质用，又可作调节介质的流量 用。阀体可选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到zui佳效果。
二、产品特点：
1、适用温度-20~+425oC；
2、工作压力大，耐磨损，使用寿命长，启闭时间迅速；
3、D673气动对夹硬密封蝶阀密封性能好，具有自动定心作用，泄漏量小；
三、结构特点：
1、设计采用三偏心原理，开启密封即分离，关闭接触即密封，因此密封性能可靠。
2、轴向定位装置，解决轴向密封面磨损易泄漏的难题，传动装置可任意方向安装。
3、密封圈选用不锈钢材料，在高温和冷态工况下，密封无应力变形，具有耐高温、使用寿命长的特点。
4、过流面积大，流阻系数小，流通能力强。
5、密封可调节，10万次寿命无泄漏。
6、抗老化、抗辐射、经久耐用。
四、技术参数：
|
公称通径 |
DN（mm） |
50~1200 |
||||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
渗透率 |
<0.1×DNmm3/s（符合GB/T13927-92标准） |
|||||
|
适用温度 |
碳钢：-29℃~425℃ 不锈钢：-40℃~600℃ |
|||||
|
适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等。 |
|||||
|
驱动形式 |
蜗杆蜗轮传动、气传动、电传动 |
|||||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
