一、简介:

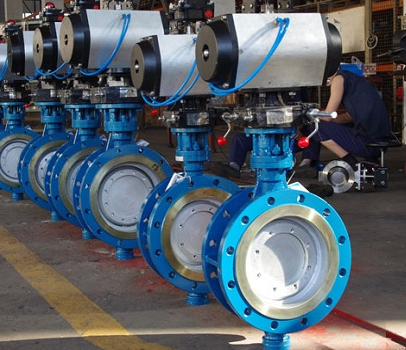

本阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用.该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准. 驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构,可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结 构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此 被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、产品特点:
1.碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
2.大规格蝶板采用绗架结构,强度高,过流面积大,流阻小.
3.本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装.
4.驱动装置可以多工位(旋转90°或180°)安装,便于用户使用.
三、主要技术参数:
公称通经: DN(mm) 50~2000
公称药理: PN(Mpa) 0.6 1.0 1.6 2.5
密封试验: (Mpa) 0.66 1.1 1.76 2.75
强度试验: (Mpa) 0.9 1.5 2.4 3.75
适用温度: 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质: 水、空气、天然气、油品及弱腐蚀性流体
泄漏率: 符合GB/T13927-92标准
驱动方式: 蜗轮传动、电动、气动、液动
四、主要材料:
序号 |
零件名称 |
材质 |
||
C |
P |
R |
||
1 |
内六角螺丝 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
2 |
阀盖 |
WCB |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
3 |
垫片 |
不锈钢+柔性石墨 |
||
4 |
阀座 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
5 |
垫片 |
不锈钢+柔性石墨 |
||
6 |
蝶板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
7 |
圆柱削 |
45 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
8 |
下盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
9 |
垫片 |
不锈钢+柔性石墨 |
||
10 |
衬套 |
PTFE+不锈钢 |
||
11 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
12 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
13 |
支架 |
WCB |
||
14 |
键 |
45 |
||
15 |
衬套 |
PTFE+不锈钢 |
||
16 |
填料 |
柔性石墨 |
||
17 |
压盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
