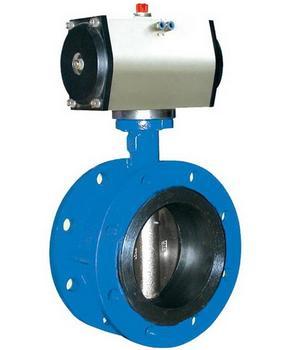

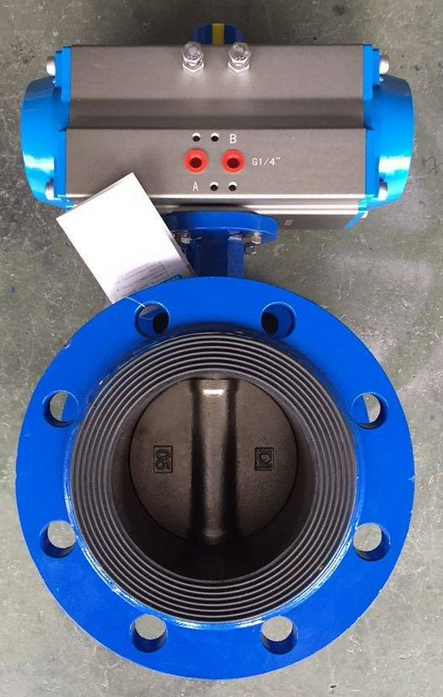

一、简介:
气动蝶阀流体阻力较小,中大口径的气动碟阀全开时有效流通面积较大,启闭迅速省力,碟扳旋转90角度即可完成启闭。气动软密封法兰蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。
二、产品特点:
1、气动蝶阀双向密封性能优良,扭矩值小。
2、流量特性趋于直线,调节性能好。
3、气动蝶阀法兰连接安装便捷,立式、卧式安装均可。
4、密封副材料的多样性,可供用户选择。
5、气动蝶阀可用于管端作放空阀用,性能可靠。
6、阀座密封圈与阀体有机地结合为一体,使阀门具有较长的使用寿命。
三、气动执行器:
采用新型GTD系列ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围,确保与阀门的同步精度。
四、技术参数和性能:
GTD/ATD气动执行器技术参数 |
D641X气动法兰蝶阀阀体参数 |
||
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN40~500mm |
气源压力 |
双作用:2-8bar/单作用:4-8bar |
公称压力 |
PN1.0、1.6MPa |
输出力矩 |
双作用:4N·M~10560N·M |
阀轴材质 |
碳钢、304/316/316L不锈钢 |
单作用:7N·M~2668N·M |
阀体材质 |
球墨铸铁、不锈钢 |
|
工作温度 |
常温型:-20℃~80℃(丁jing橡胶O型圈) |
阀板材质 |
球墨铸铁、304/316/316L不锈钢 、尼龙 |
高温型:-20℃~160℃(氟橡胶O型圈) |
阀座密封 |
EPDM、NBR、耐磨橡胶 |
|
动作范围 |
0~90°±5° |
结构形式 |
中线型、无销型 |
接口螺纹 |
GTD40~GTD83 G1/8″ |
温度 |
EPDM≤105℃;NBR≤68℃ |
GTD110~GTD350/ATD50~200 G1/4″ |
适用介质 |
水、空气、天然气 |
|
阀位信号 |
定位器:4~20mA/回信器:全开全关信号 |
特点 |
用途广、整体造价低、流量大、流阻小 |
五、外形尺寸:
公称通径DN |
A |
B |
C |
D |
E |
执行器型号 |
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
(仅供参考) |
40 |
140 |
238 |
83 |
60 |
108 |
ATD-52 |
50 |
140 |
238 |
83 |
60 |
108 |
ATD-52 |
65 |
140 |
248 |
93 |
60 |
112 |
ATD-63 |
80 |
171 |
273 |
100 |
63 |
114 |
ATD-75 |
100 |
186 |
293 |
114 |
65 |
127 |
ATD-83 |
125 |
207 |
308 |
125 |
65 |
140 |
ATD-92 |
150 |
254 |
360 |
143 |
90 |
140 |
ATD-105 |
200 |
296 |
400 |
170 |
103 |
152 |
ATD-125 |
250 |
296 |
430 |
198 |
103 |
165 |
ATD-140 |
300 |
384 |
523 |
223 |
118 |
178 |
ATD-160 |
350 |
501 |
582 |
312 |
128 |
190 |
ATD-190 |
400 |
533 |
700 |
330 |
135 |
216 |
ATD-210 |
450 |
589 |
769 |
363 |
159 |
222 |
ATD-240 |
500 |
638 |
880 |
390 |
196 |
229 |
ATD-270 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
