一、产品简介：

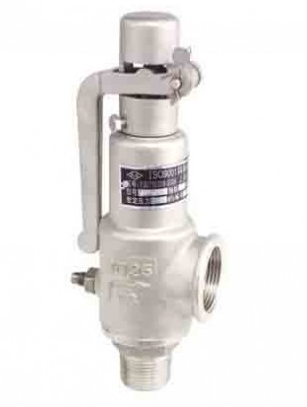

A28H带手柄弹簧全启式安全阀是在一种安全设备，安全阀带手柄是为了防止意外发生，安全阀无法开启，释放压力所准备的备用开关。A28H也是螺纹连接方式的安全阀，开启方式为全启式，专业用在锅炉、电站场合上。安全阀无需借助任何外力来进行启闭的一种阀门，通过我们设定的整定压力值，当压力超过我们的整定压力值后，安全阀会自动开启，释放压力，释放带整定压力以下的时候，安全阀会自动关闭。弹簧式安全阀它是一种利用弹簧的弹性，来对压力进行控制的一种保护管道安全的阀门，弹簧式安全阀也是我们一种常用性的安全阀，具有轻便、结构简单、拆装方便。
二、标准规范：
设计规范：GB/T12243
结构长度：GB/T12221
试验与检验：GB/T12242
产品标识：GB/T12220
三、零部件：
|
序号 |
零件名称 |
材料 |
|
|
A28W-P |
A28W-R |
||
|
1 |
阀体 |
ZG1Cr18Ni9Ti |
CF8M |
|
2 |
阀座 |
ZG1Cr18Ni9Ti |
CF8M |
|
3 |
调节圈 |
1Cr18Ni9Ti |
316 |
|
4 |
阀瓣 |
1Cr18Ni9Ti |
316 |
|
5 |
弹簧 |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
阀杆 |
2Cr13 |
316 |
|
7 |
调整螺杆 |
2Cr13 |
316 |
|
8 |
保护罩 |
ZG200-400 |
CF8M |
|
密封面材料 |
堆焊Co基硬质合金 |
||
四、外形尺寸：
|
公称压力 PN(Mpa) |
公称通径 DN(mm) |
尺寸(mm) |
|||||
|
do |
Rc |
G |
L |
L1 |
H |
||
|
1.0-4.0 |
15 |
10 |
1/2" |
3/4" |
37 |
65 |
196 |
|
20 |
12 |
3/4" |
1" |
40 |
70 |
215 |
|
|
25 |
15 |
1" |
11/4" |
45 |
78 |
234 |
|
|
32 |
20 |
11/4" |
11/2" |
60 |
90 |
302 |
|
|
40 |
25 |
11/2" |
2" |
67 |
105 |
326 |
|
|
50 |
32 |
2" |
21/2" |
76 |
115 |
348 |
|
|
65 |
40 |
21/2" |
3" |
110 |
145 |
370 |
|
|
80 |
50 |
3" |
4" |
110 |
145 |
410 |
|
