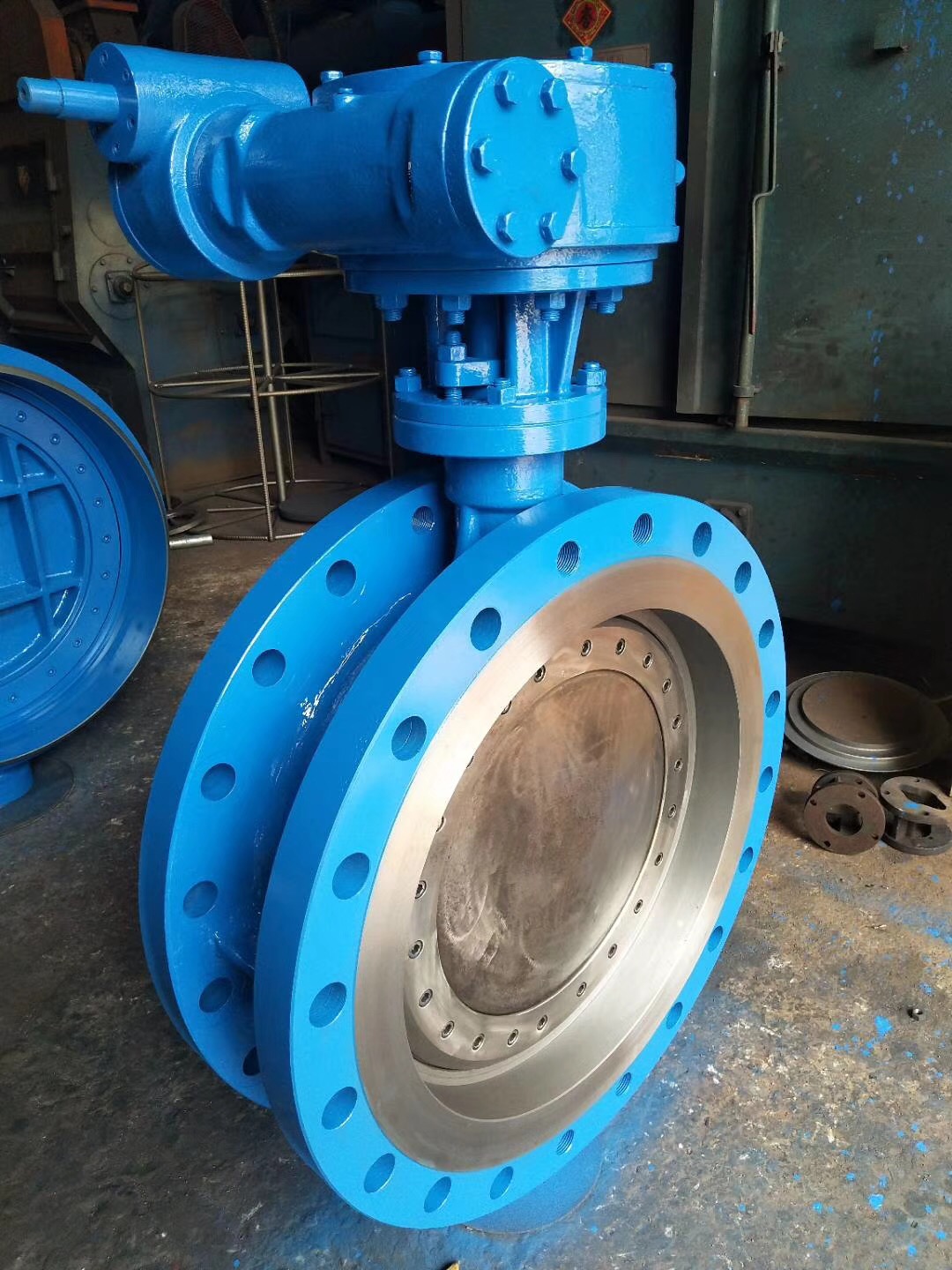

多层次金属硬密封蝶阀

型号：D343H

产品时间：2019/6/12 9:22:49

简要描述：

D343H多层次金属硬密封蝶阀由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。

一、简介：

D343H多层次金属硬密封蝶阀由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。D43H、D343H 型金属硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

二、优点：

1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小

5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

三、性能参数：

型号		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作压力（MPa）		1.0~4.0
适用温度（℃）		≤425	≤200
适用介质		水、油或非腐蚀性介质	硝酸类介质	醋酸类介质
材料	阀体、蝶板	WCB	CF8/304	CF3M/316L
	阀杆	2Cr13	304	316L
	阀体密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

四、主要外形和连接尺寸：

公称通径					结构长度（标准值）				外形尺寸（参考值）												连接尺寸（标准值）
					L				H	Dt343H				Dt643H			Dt943H				PN4.0MPa
毫米		英寸		短			长			H1	A1	B1	H2		A2	B2		H3	A3	B3		D	D1	Z-d
50	2		108			150		112		350	180	200					530		250	255		165	125	4-18
65	2 1/2		112			170		115		370	180	200	625		355	92	550		250	255		185	145	8-18
80	3		114			180		120		380	180	200	625		355	92	565		250	255		200	160	8-18
100	4		127			190		138		420	180	200	645		355	92	600		250	255		235	190	8-22
125	5		140			200		164		460	180	200	675		550	138	640		250	255		270	220	8-26
150	6		140			210		175		555	270	280	715		550	138	705		300	315		300	250	8-26
200	8		152			230		208		605	270	280	800		550	138	775		300	315		375	320	12-30
250	10		165			250		243		680	270	280	850		550	138	945		300	315		450	385	12-33
300	12		178			270		283		800	380	420	925		450	220	1070		300	315		515	450	16-33
350	14		190			290		310		830	380	420	1035		450	220	1140		300	315		580	510	16-36
400	6		216			310		350		915	450	470	1070		650	280	1210		300	315		660	585	16-39
450	8		222			330		380		960	480	490	1190		650	280	1335		575	714		685	610	20-39
500	20		229			350		410		1020	480	490					1415		575			714	755	670

百佳自控订货须知：

1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
