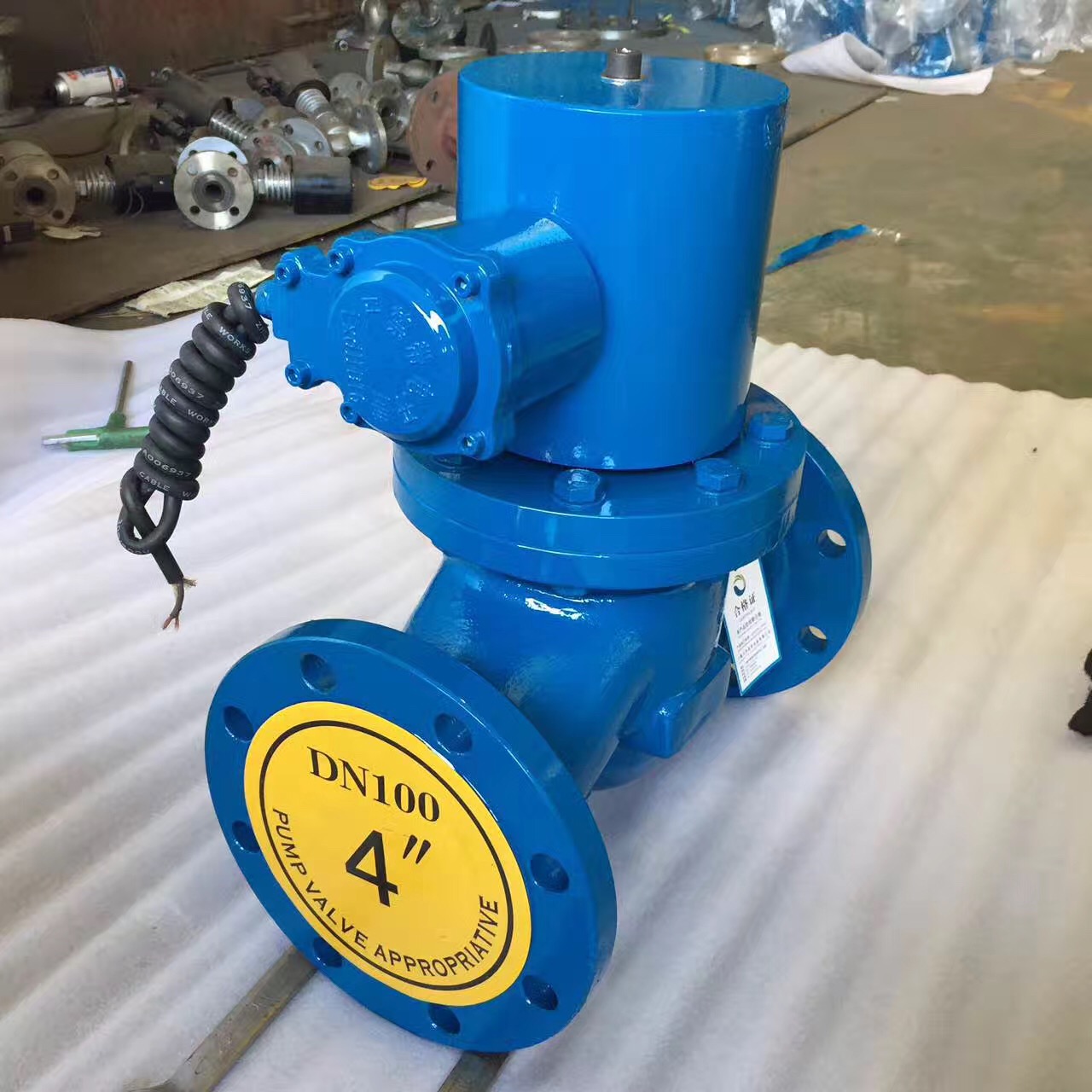

一、简介:
ZCZP蒸汽防暴电磁阀是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。电磁阀从阀结构和材料上的不同与原理上的区别,分为六个分支小类:直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
二、特点:
1、耐高温:采用金属硬密封,提高了使用温度。
2、耐磨:选材合理,阀杯和导向套间巧秒地利用流体的润滑作用,减少磨损。
3、耐冷凝:蒸 汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。
三、性能参数:
工作介质 |
蒸汽及其他无腐蚀性气体 |
||||||||||
ZCZP蒸汽用阀介质温度℃ |
≤200 |
||||||||||
工作压力MPa |
1.6 |
||||||||||
工作压差MPa |
0.05~1.6 |
0.1~1.6 |
|||||||||
ZCZP蒸汽用阀电源电压 |
AC220V其余规格可作特殊订货 |
||||||||||
使用寿命 |
按JB/T7352-94规定 |
||||||||||
额定流量系数KV |
|||||||||||
泄漏量ml/min |
按JB/T7352-94?F规定 |
||||||||||
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
ZCZP蒸汽用阀功 耗 |
50VA |
四、主要安装尺寸:
公称通径 |
内螺纹连接 |
法兰连接 |
|||||||||
DN |
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
|||||||
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
32 |
182 |
120 |
11/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
40 |
182 |
140 |
11/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
65 |
|
|
|
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
125 |
|
|
|
416 |
400 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
150 |
|
|
|
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
五、工作原理:
电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
