一、产品简介:
DMF型电磁式煤气安全快速切断阀,是我公司自行研究设计。它与电磁式启动器组合配套使用,具有结构简单、操作方便、重量轻、工作可靠、切断时为1.5秒,低泄漏等优点。电磁式煤气安全快速切断阀广泛应用于以煤气为燃料的各种工业窑炉的煤气快速切断,也可用于类似要求的其它场合。

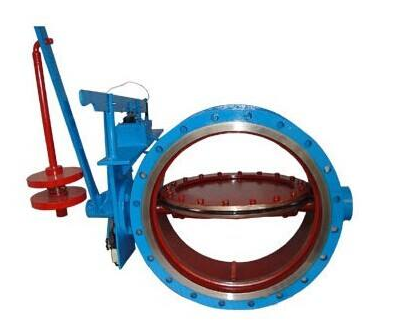

DMF型电磁式煤气安全快速切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶,亦可提供聚四氟乙烯密封圈的特殊产品。
二、 工作原理及组成:
1、DMF型电磁式煤气安全快速切断阀为法兰连接、杠杆式启闭阀, 它主要由电磁铁杠杆装置、弹簧及重锤、阀体、阀板和轴等零件组成。
2、当煤气或助燃空气低压时,通过相应的电路设计,可使电磁铁在某一规定的低压时失电,这样杠杆失去平衡,安全阀相连的杠杆脱扣,重锤下落,安全阀立即关闭。另外一旦断电,也即电磁铁失电和上述相同,安全阀亦立即关闭,这样就达到了煤气或助燃空气低压时以及断电时、快速切断煤气的目的。
三、、技术规格及参数:
1、电磁铁一般按交流220V,电容量约为220VA供货(特殊要求时本厂也可供货)
2、阀的公称压力为PN0.1MPA。
3、蝶阀有关尺寸见附表1(法兰与JB81-59一致)。
4、切断时间:一秒
5、介质温度:-20~180℃。
6、环境温度:-20~60℃。
公称压力 |
电源电压 |
切断时间 |
转角范围 |
工作温度 |
适用介质 |
0.1Mpa |
220V 50HZ |
1.5S |
0-90° |
≤200℃ |
煤气、空气等气体 |
四、主要零件材料:
零件名称 |
阀体、蝶板 |
阀杆 |
填料 |
密封圈 |
材料名称 |
Q235A |
优质碳钢 |
石棉盘根 |
硅橡胶 |
五、连接尺寸参考:
DN |
D |
D1 |
D2 |
L |
L1 |
L2 |
H |
b |
Z-ød |
100 |
205 |
170 |
145 |
120 |
360 |
250 |
550 |
14 |
4-18 |
150 |
260 |
225 |
200 |
145 |
410 |
250 |
590 |
16 |
8-18 |
200 |
315 |
280 |
255 |
145 |
465 |
250 |
640 |
18 |
8-18 |
250 |
370 |
335 |
310 |
145 |
520 |
250 |
690 |
22 |
12-18 |
300 |
435 |
395 |
362 |
180 |
580 |
300 |
740 |
22 |
12-23 |
350 |
485 |
445 |
412 |
180 |
630 |
300 |
790 |
22 |
12-23 |
400 |
535 |
495 |
462 |
200 |
680 |
300 |
840 |
22 |
16-23 |
450 |
590 |
550 |
518 |
200 |
740 |
300 |
880 |
24 |
16-23 |
500 |
640 |
600 |
568 |
200 |
780 |
300 |
930 |
24 |
16-23 |
600 |
755 |
705 |
670 |
270 |
895 |
400 |
020 |
24 |
20-25 |
700 |
860 |
810 |
775 |
270 |
1010 |
400 |
1100 |
24 |
24-25 |
800 |
975 |
920 |
880 |
270 |
1125 |
400 |
1190 |
26 |
24-30 |
900 |
1075 |
1020 |
980 |
270 |
1225 |
400 |
1280 |
26 |
24-30 |
1000 |
1175 |
1120 |
1080 |
300 |
1345 |
500 |
1360 |
28 |
28-30 |
