一、简介:

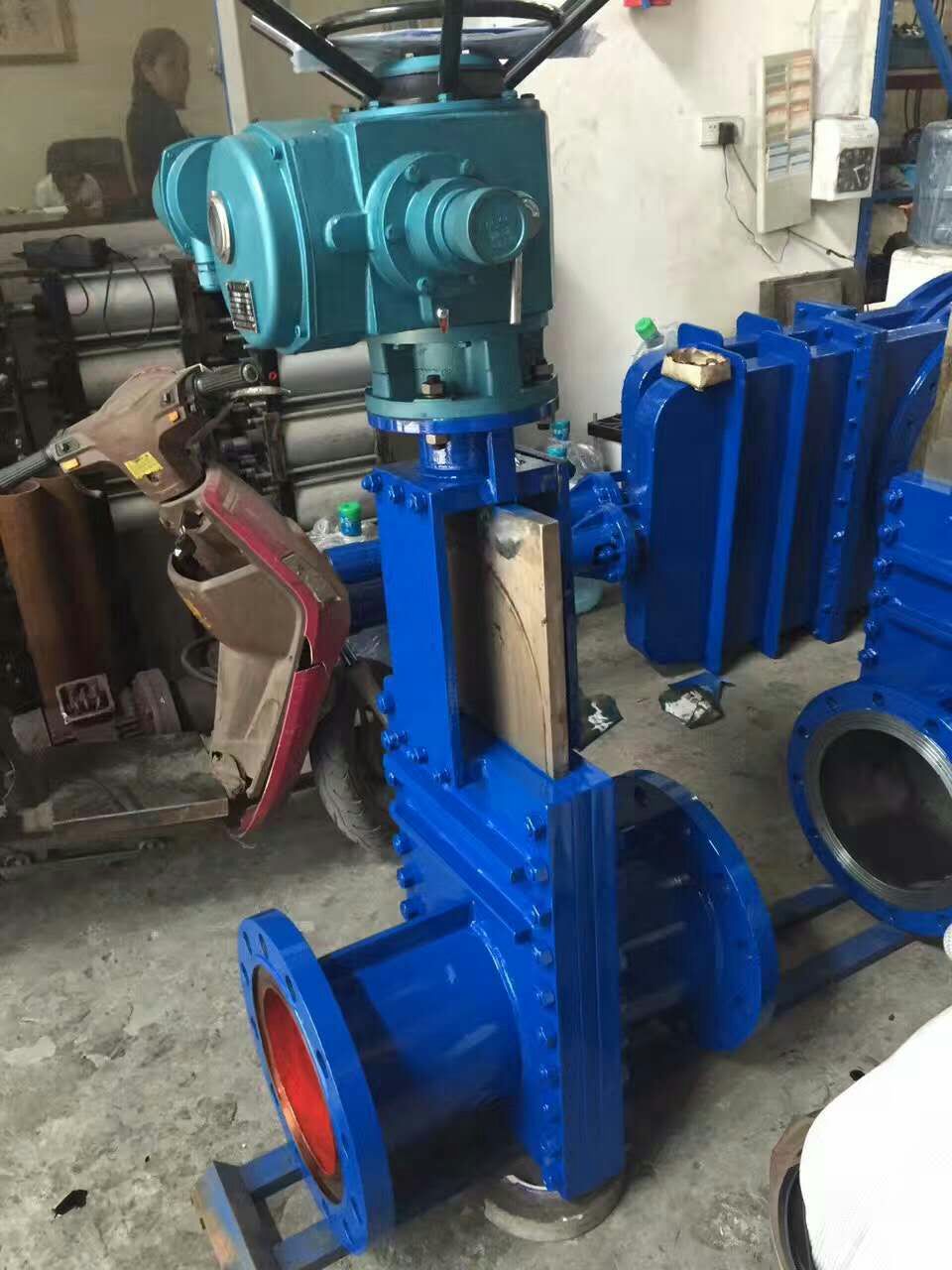

ZSK三片式耐磨矿浆阀克服了常规的平板闸阀仅输送单一介质(油或水)的缺点,在全开、全关时具有良好的密封性,是一种高技术、高质量、液体阻力小,结构简单,工作可靠的新型阀门。被广泛应用于矿山、电厂、冶金、化工等部门的颗粒物料的浆体输送中,尤其在中高压浆体管道上,是浆体管道上理想的更新换代阀门。
二、特点及性能:
1、ZSK三片式耐磨矿浆阀结构合理,操作方便,使用寿命长。
2、具有较好的耐磨、耐压性能。
3、可以实现远距离电控与液压控制。
4、易损部位可快速折换。装配方便。维护费用低,经济效益高。
5、避免了“啃圈”现象发生。
6、密封可靠,密封间隙调整方便。无跑冒滴漏现象。
7、在浆体输送系统中无沉积。
三、外形尺寸:
DN |
L |
D |
D1 |
D2 |
b |
N-M |
H |
50 |
170 |
160 |
125 |
100 |
20 |
4-M18 |
|
65 |
170 |
180 |
145 |
120 |
20 |
8-M18 |
|
80 |
180 |
195 |
160 |
135 |
22 |
8-M18 |
|
100 |
230 |
215 |
180 |
155 |
22 |
8-M18 |
|
125 |
230 |
245 |
210 |
185 |
24 |
8-M18 |
|
150 |
230 |
280 |
240 |
210 |
24 |
8-M23 |
|
200 |
260 |
335 |
295 |
265 |
26 |
8-M23 |
|
250 |
260 |
390 |
350 |
320 |
28 |
12-M23 |
|
300 |
300 |
440 |
400 |
368 |
28 |
12-M23 |
|
350 |
300 |
500 |
460 |
428 |
30 |
16-M23 |
|
400 |
360 |
565 |
515 |
482 |
32 |
16-M25 |
|
450 |
360 |
615 |
565 |
532 |
32 |
20-M25 |
|
500 |
420 |
670 |
620 |
585 |
34 |
20-M25 |
|
600 |
420 |
780 |
725 |
685 |
36 |
20-M30 |
|
700 |
480 |
895 |
840 |
800 |
40 |
24-M30 |
|
四、技术参数:
主体材质:WCB、304、316
公称压力:1.0-6.4Mpa
阀门设计:GB/12234、MSS-SP、JIS B2003、DIN3356
公称通径:DN100~700mm,NPS4~28
适用温度:-10~425℃(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI Bl6.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
密封形式:硬密封,软密封
泄漏量:硬密封:D级(液体0.1×DNmm3/s),软密封:A级(零泄漏)
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
