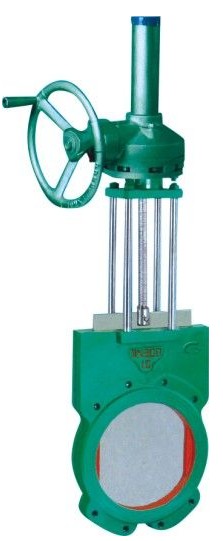

一、伞齿轮浆液阀用途:
产品广泛用于化工,煤炭,食品,污水,造纸,钢铁等到领域,是一种理想的密封阀门链轮主要由左,右阀体,U型密封圈,闸板,钢螺母,阀杆,支架,手轮等件组成,阀门启闭靠旋转伞齿轮完成,顺时旋转时,阀门关闭;反之为开放主要有驱动部分(锥齿轮)带动杆,闸板启闭取决于驱动部分(锥齿轮)顺时针旋转,闸板会随着慢慢升起,闸板开启。反之驱动部分(锥齿轮)逆时针旋转,就是闸板关闭,停止介质流通,
二、伞齿轮浆液阀结构特点:
1、结构紧凑,设计合理,阀门钢性好,通道流畅,流阻系数小。
2、密封面采用不绣钢和硬质合金,使用寿命长。
3、采用柔和石墨,密封可靠,操作轻便灵活。
4、驱动方式为伞齿轮。可刮除密封面上的粘着物,自动清除杂物;不锈钢闸板可防止腐蚀引起的密封泄漏;短结构长度,可节省原料、安装空间、也有效支持管道强度
三、性能规范:
公称压力PN |
密封试验 |
壳体试验 |
工作温度 |
适用介质 |
0.6MPa |
0.66MPa |
0.9MPa |
-10℃~120℃ |
泥浆、煤渣、纸浆、粮浆、粒状物等介质 |
1.0MPa |
1.1MPa |
1.5MPa |
四、主要外形及连接尺寸(mm)
公称通径DN |
结构长度L |
D1 |
D2 |
H |
L0 |
D0 |
n-M |
|
0.6 |
1.0. |
|||||||
50 |
48 |
48 |
100 |
125 |
300 |
400 |
250 |
4-M16 |
65 |
48 |
48 |
120 |
145 |
310 |
400 |
250 |
4-M16 |
80 |
50 |
50 |
135 |
160 |
330 |
400 |
250 |
4-M16 |
100 |
50 |
50 |
155 |
180 |
380 |
400 |
250 |
8-M16 |
125 |
50 |
50 |
185 |
210 |
440 |
400 |
250 |
8-M16 |
150 |
60 |
60 |
210 |
240 |
500 |
400 |
250 |
8-M20 |
200 |
60 |
60 |
265 |
295 |
580 |
400 |
250 |
8-M20 |
250 |
70 |
70 |
320 |
350 |
670 |
420 |
300 |
12-M20 |
300 |
70 |
80 |
368 |
400 |
820 |
420 |
300 |
12-M20 |
350 |
80 |
90 |
428 |
460 |
900 |
420 |
300 |
16-M20 |
400 |
90 |
120 |
482 |
515 |
1020 |
420 |
300 |
16-M22 |
450 |
90 |
120 |
532 |
565 |
1150 |
420 |
300 |
20-M22 |
500 |
90 |
130 |
585 |
620 |
1250 |
420 |
300 |
20-M22 |
600 |
140 |
140 |
685 |
725 |
1500 |
420 |
300 |
20-M27 |
700 |
140 |
140 |
800 |
840 |
1750 |
420 |
300 |
24-M27 |
800 |
190 |
190 |
905 |
950 |
2000 |
420 |
300 |
24-M30 |
900 |
203 |
203 |
1005 |
1050 |
2300 |
420 |
300 |
28-M30 |
1000 |
216 |
216 |
1115 |
1160 |
2500 |
420 |
300 |
28-M30 |
1200 |
254 |
254 |
1325 |
1380 |
2800 |
420 |
300 |
32-M36 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
