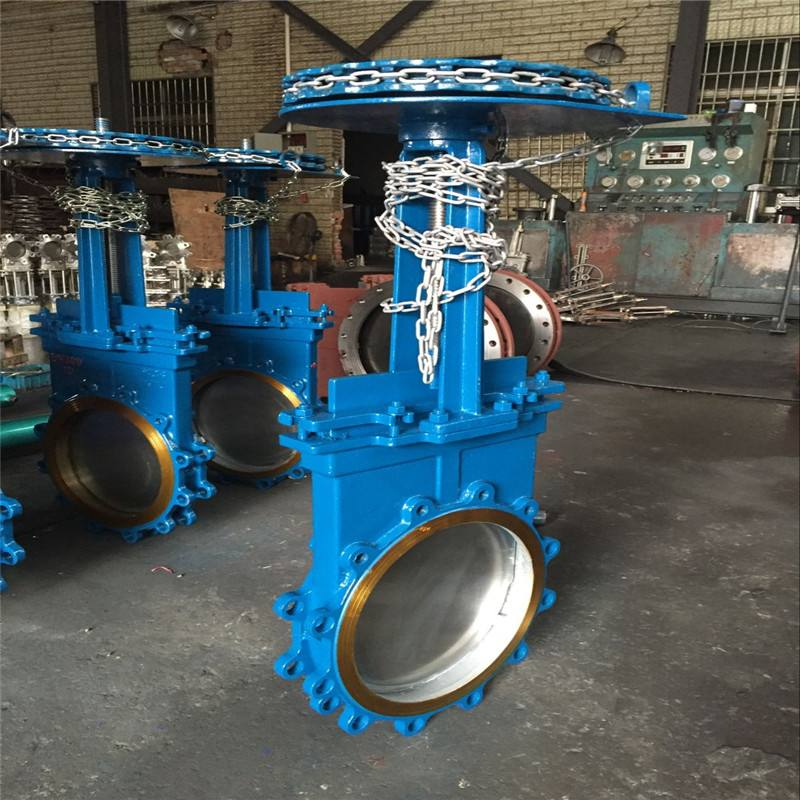

链轮式刀型闸阀

型号：PZL73H

产品时间：2019/6/10 17:18:16

简要描述：

链轮式刀型闸阀适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用明科阀门O形密封阀座实现双向密封。

一、简介：
链轮式刀型闸阀适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用明科阀门O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。刀型闸阀操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸，公称尺寸DN50~DN800，可在工作压力0.6MPa~1.6MPa，使用温度≤100℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。

二、技术参数：
（1）刀型闸阀价格由口径、材质、压力的不同而异，
（2）连接形式：对夹（梅花形、凸耳式、单夹式）、法兰等
（3）传动方式：手动、齿轮传动、气动、电动、电液动等
（4）口径从DN6-DN1200；压力从1.0MPA-2.5MPA；温度-29℃-650℃
（5）材质有：碳钢、不锈钢、球墨铸铁、灰铸铁及其他特殊钢；

三、外形尺寸：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	325	4-M12	1.0	50	50	100	125	325	4-M16
	65	46	110	130	340	4-M12		65	50	120	145	340	4-M16
	80	46	125	150	355	4-M16		80	50	135	160	355	4-M16
	100	52	145	170	405	8-M16		100	50	155	180	405	8-M16
	125	56	175	200	440	8-M16		125	50	185	210	440	8-M16
	150	56	200	225	520	8-M16		150	60	210	240	520	8-M20
	200	60	255	280	580	8-M16		200	60	265	295	580	8-M20
	250	68	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	78	362	395	820	12-M20		300	80	368	400	820	12-M20
	350	78	412	445	925	12-M20		350	90	428	460	925	16-M20
	400	102	462	495	1030	16-M20		400	100	482	515	1030	16-M22
	450	114	518	550	1180	16-M20		450	120	532	565	1180	20-M22
	500	127	568	600	1290	16-M20		500	130	585	620	1290	20-M22

四、零部件：

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
