一、简介:

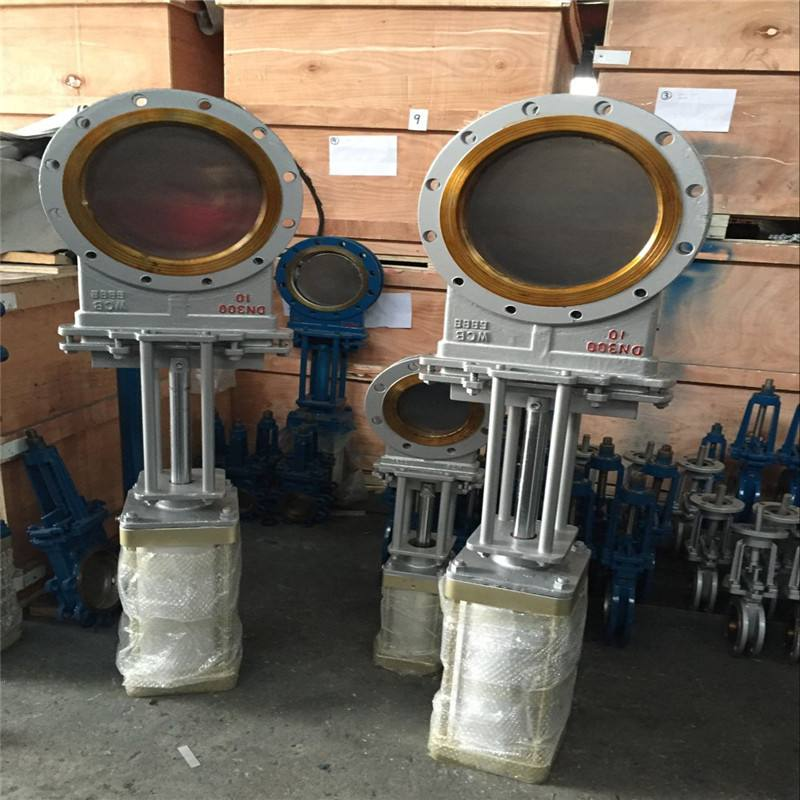

PZ673H气动刀型闸阀是具有排渣功能的的闸阀。采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。刀板底端加工成刀刃,光洁度高,保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。所配的气动执行器多为直行程双作用(对阀门开启和关闭的两位式控制),单作用(弹簧复位,在电器和气路切断或故障时,阀门自动开启或关闭)需订制。一般用于要求快速切断或开关频繁的场合。可根据现场特殊工况要求,配以手轮;当气源出现故障时,可以通过手轮控制阀门的开启或关闭。
二、特点:
1、常用的楔式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异,通常为50;楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板;
2、密封可靠,性能优良;通常情况下采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松;楔形闸阀的形体简单,结构长度短,制造工艺性好,适用范围广;
3、可根据用户用户选配伞齿轮、电动、气动等驱动装置
三、技术参数:
公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径:DN50~500mm NPS 2"~20"
适用温度:0~+200℃(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式:硬密封、软密封
泄漏量:硬密封:D级(液体0.1×DN mm3/s)软密封:A级 (零泄漏)
配套附件:1、安装法兰 2、电磁阀 3、空气过滤器
气源压力:0.4~0.6MPa
电磁阀电压:DC24V AC220V
四、性能规范:
公称压力(MPa |
壳体试验(MPa |
密封试验(MPa |
工作温度 |
适用介质 |
1.0 |
1.5 |
1.1 |
≤100℃ |
纸浆、污水、煤浆、灰、渣水混和物 |
五、零部件材料:
体、盖 |
闸阀 |
阀杆 |
密封面 |
不锈钢、碳钢、灰铸铁 |
碳钢、不锈钢 |
不锈钢 |
橡胶、四氟、不锈钢、硬质合金 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
