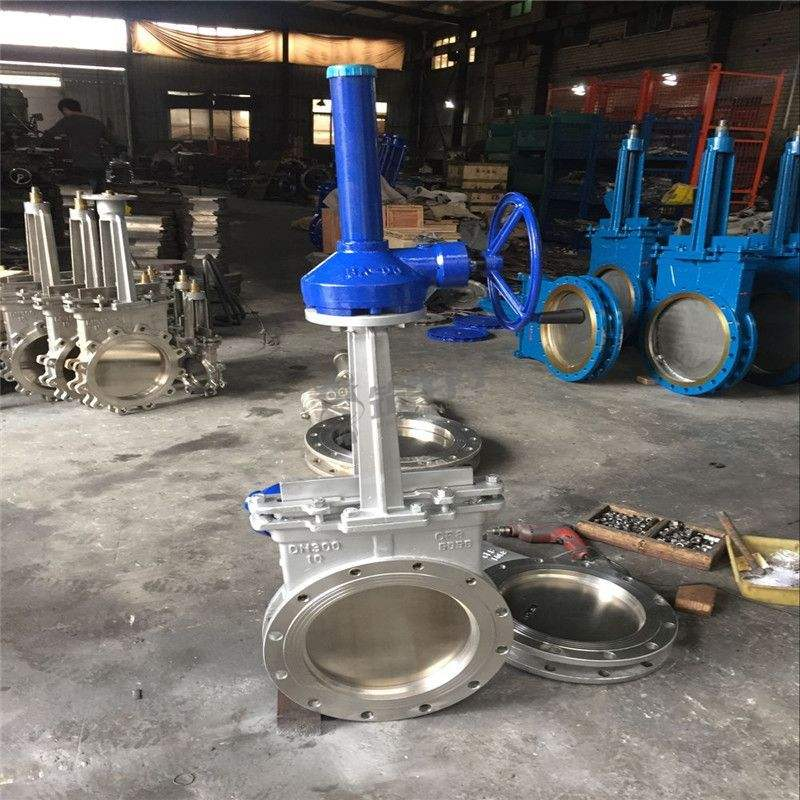

一、简介:
伞齿轮传动刀型闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷,密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。不锈钢闸板可防止腐蚀引起的密封泄漏,精磨抛光处理可获得更好的密封效果。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。
二、产品特点:
1. 可提升的闸板密封面,可刮除密封面上的粘着物,自动清除杂物。
2. 不锈钢闸板可防止腐蚀引起的密封泄漏,精磨抛光处理可获得更好的密封效果。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。
3. 不锈钢阀体坚久耐用,阀体加强筋设计提高阀体强度,双头螺使用启闭更为迅速。
4. 整体的不锈钢材质,可防止腐蚀破坏。阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。
5. 全圆形的直流通道设计不存渣、不卡阻。
6. 科学的上密封填料函设计,使上密封安全有效,经久耐用。
7. 短结构长度,可节省原料,安装空间,也有效支持管道强度。
三、伞齿轮传动刀闸阀性能参数:
公称压力 |
PN |
壳体试验 |
1.5Mpa |
密封试验 |
1.1 Mpa |
工作温度 |
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃ |
适用介质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
四、技术参数:
1.公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
2.适用温度:0~+200℃(具体温度范围视密封副材质和介质性质而定)
3.连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
4.主体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
5.泄漏量:硬密封:D级(液体0.1×DN mm3/s)软密封:A级 (零泄漏)
6.配套附件:1、安装法兰 2、电磁阀 3、空气过滤器
7.电磁阀电压:DC24V、AC220V
五、外形尺寸:
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
MPa |
DN |
L |
D1 |
D2 |
H |
n-M |
0.6MPa |
50 |
48 |
90 |
110 |
300 |
4-M12 |
1.0MPa |
50 |
48 |
100 |
125 |
300 |
4-M16 |
65 |
48 |
110 |
130 |
310 |
4-M12 |
65 |
48 |
120 |
145 |
310 |
4-M16 |
|
|
80 |
51 |
125 |
150 |
330 |
4-M16 |
80 |
51 |
135 |
160 |
330 |
4-M16 |
|
|
100 |
51 |
145 |
170 |
380 |
4-M16 |
100 |
51 |
155 |
180 |
380 |
8-M16 |
|
|
125 |
57 |
175 |
200 |
440 |
8-M16 |
125 |
57 |
185 |
210 |
440 |
8-M16 |
|
|
150 |
57 |
200 |
225 |
500 |
8-M16 |
150 |
57 |
210 |
240 |
500 |
8-M20 |
|
|
200 |
70 |
255 |
280 |
580 |
8-M16 |
200 |
70 |
265 |
295 |
580 |
8-M20 |
|
|
250 |
70 |
310 |
335 |
670 |
12-M16 |
250 |
70 |
320 |
350 |
670 |
12-M20 |
|
|
300 |
76 |
362 |
395 |
820 |
12-M20 |
300 |
76 |
368 |
400 |
820 |
12-M20 |
|
|
350 |
76 |
412 |
445 |
900 |
12-M20 |
350 |
76 |
428 |
460 |
900 |
16-M20 |
|
|
400 |
89 |
462 |
495 |
1020 |
16-M20 |
400 |
89 |
482 |
515 |
1020 |
16-M22 |
|
|
450 |
89 |
518 |
550 |
1150 |
16-M20 |
450 |
89 |
532 |
565 |
1150 |
20-M22 |
|
|
500 |
114 |
568 |
600 |
1250 |
16-M20 |
500 |
114 |
585 |
620 |
1250 |
20-M22 |
|
|
600 |
114 |
670 |
705 |
1500 |
20-M22 |
600 |
114 |
685 |
725 |
1500 |
20-M27 |
|
|
700 |
127 |
775 |
810 |
1750 |
24-M22 |
700 |
127 |
800 |
840 |
1750 |
24-M27 |
|
|
800 |
127 |
880 |
920 |
2000 |
24-M27 |
800 |
127 |
898 |
950 |
2000 |
24-M30 |
|
|
900 |
154 |
980 |
1020 |
2300 |
24-M27 |
900 |
154 |
1005 |
1050 |
2300 |
28-M30 |
|
|
1000 |
165 |
1080 |
1120 |
2500 |
28-M27 |
1000 |
165 |
1115 |
1160 |
2500 |
28-M30 |
|
|
1200 |
190 |
1295 |
1340 |
2800 |
32-M30 |
1200 |
190 |
1325 |
1380 |
2800 |
32-M36 |
|
|
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
