一、简介:

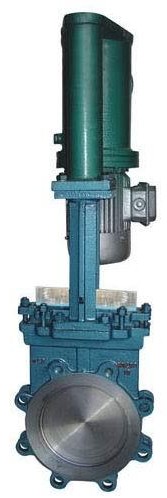

PZ273H电液动刀型闸阀通过电液联动装置往复推位来控制阀门的开启和关闭,如配置传感器或数字显示装置,可进行远距离,高空的危险地区集中或程序控制,广泛应用于冶金、电力、煤炭、矿山、水利等行业,是一种应用性强的新型更新替代产品。也叫电液动刀形闸阀、电液动刀闸阀,适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道,靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。
二、PZ273H电液动刀型闸阀特点:
1、机、电、液、仪一体化,实现现场控制,集中监控或自动控制。
2、无级调力,运行平稳,冲击力小,适用于较高压力场合。
3、节能,液压传动效率高达80%
三、结构图:
四、外形尺寸:
MPa |
DN |
L |
D1 |
D2 |
H |
A |
B |
N-M |
0.6 |
50 |
43 |
90 |
110 |
650 |
160 |
140 |
4-M12 |
65 |
46 |
110 |
130 |
670 |
160 |
140 |
4-M12 |
|
80 |
46 |
125 |
150 |
685 |
160 |
140 |
4-M16 |
|
100 |
52 |
145 |
170 |
755 |
200 |
160 |
4-M16 |
|
125 |
56 |
175 |
200 |
790 |
200 |
160 |
8-M16 |
|
150 |
56 |
200 |
225 |
865 |
200 |
160 |
8-M16 |
|
200 |
60 |
255 |
280 |
940 |
220 |
180 |
8-M16 |
|
250 |
68 |
310 |
335 |
1030 |
220 |
180 |
12-M16 |
|
300 |
78 |
362 |
395 |
1180 |
220 |
180 |
12-M20 |
|
350 |
78 |
412 |
445 |
1285 |
220 |
180 |
12-M20 |
|
400 |
102 |
462 |
495 |
1390 |
240 |
220 |
16-M20 |
|
450 |
114 |
518 |
550 |
1500 |
240 |
220 |
16-M20 |
|
500 |
127 |
568 |
600 |
1600 |
240 |
220 |
16-M20 |
五、可能发生的故障及消除方法:
可能发生的故障 |
发生故障的原因 |
消除方法 |
密封泄露 |
|
1、清洁密封面 2、更换密封圈或研磨密封面 |
上密封密封面泄露 |
上密封填料松动
|
|
