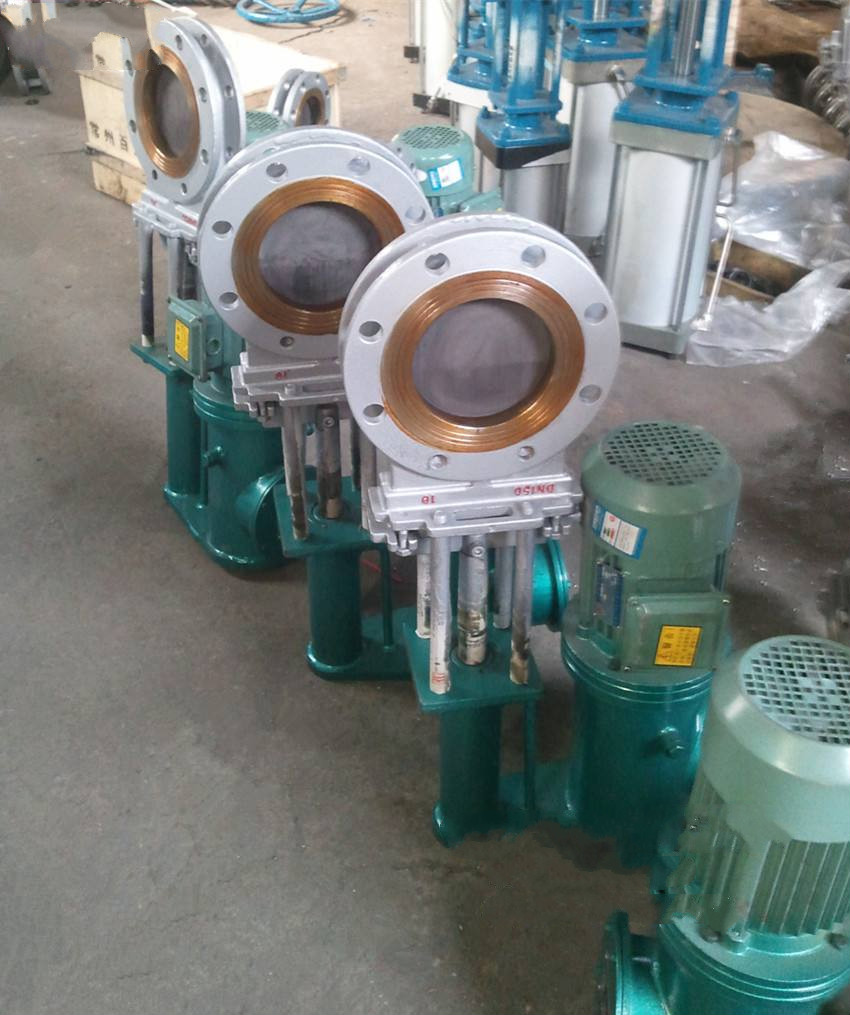

电液动暗杆式刀形闸阀

型号：DMZ273X

产品时间：2019/6/10 16:13:55

简要描述：

DMZ273X电液动暗杆式刀闸阀广泛应用于冶金、电力、煤炭、矿山、水利等行业。机、电、液、仪一体化，实现现场控制，集中监控或自动控制。无级调力，运行平稳，冲击力小，运用于较高压力场合。

一、产品简介：
DMZ273X电液动暗杆式刀形闸阀通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区集中或程序控制，广泛应用于冶金、电力、煤炭、矿山、水利等行业，是一种应用性强的新型更新替代产品。闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸阀的闸板运动方向与流体方向相垂直，闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面，常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。闸阀驱动方式分类：手动闸阀，气动闸阀，电动闸阀。

二、产品特点：
1、流体阻力小，密封面受介质的冲刷和侵蚀小。　　
2．开闭较省力。启、闭所需力矩较小；　　
3．可以使用在介质向两方向流动的环网管路上，也就是说介质的流向不受限制；　　
4．形体简单，结构长度短，制造工艺性好，适用范围广。全开时，密封面受工作介质的冲蚀比截止阀小；　　
5.结构长度比较短。

三、产品适用范围:

壳体材料	适用介质	适用温度℃
碳素钢（C型）	水、蒸汽、油品	≤425
铬镍钛钢（P型）	硝酸类	≤200
铬镍钼钛钢（R型）	醋酸类	≤200
铬钼钢（I型）	水、蒸汽、油品	≤550

四、产品性能:

公称通径	150	200	250	300	350	400	450	500	600
高度	890	1050	1220	1430	1620	1780	2110	2408	2800

五、主要外形及连接尺寸：


MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680

百佳自控订货须知：

1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
