一、用途：

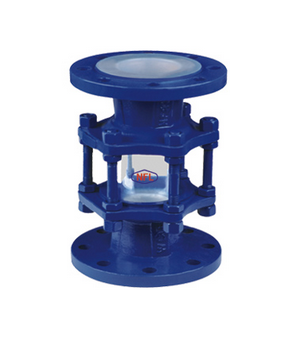

HGJ42F46衬氟视盅是工业管道装置上主要附件之一，在石油，化工，医药，食品等工业生产装置的管道中，视镜能随时观察管道中的液体、气体、蒸汽等介质流动及反应情况，起到监视生产，避免生产过程中事故发生的作用。该衬里阀门适用于城建、化工、石油、制药、食品、饮料、环保
二、技术参数：
壳体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。
视窗材质：钢化硼硅玻璃、石英玻璃。
密封材质：橡胶、聚四氟乙烯。
工作压力（MPa）：≤0.6
工作温度（℃）：0~200℃
三、主要性能参数：
|
|||||||||||||||||||||
四、连接尺寸:
| G | DN | L | D | D1 | D2 | N-фd |
| 1/2 | 15 | 250 | 95 | 65 | 46 | 4-ф14 |
| 3/4 | 20 | 250 | 105 | 75 | 55 | 4-ф14 |
| 1 | 25 | 250 | 115 | 85 | 65 | 4-ф14 |
| 1-1/4 | 32 | 250 | 135 | 100 | 78 | 4-ф18 |
| 1-1/2 | 40 | 250 | 145 | 110 | 85 | 4-ф18 |
| 2 | 50 | 250 | 160 | 125 | 100 | 4-ф18 |
| 2-1/2 | 65 | 250 | 180 | 145 | 120 | 4-ф18 |
| 3 | 80 | 250 | 195 | 160 | 135 | 4-ф18 |
| 4 | 100 | 250 | 215 | 180 | 155 | 8-ф18 |
| 5 | 125 | 250 | 245 | 210 | 185 | 8-ф18 |
| 6 | 150 | 250 | 280 | 240 | 210 | 8-ф23 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
