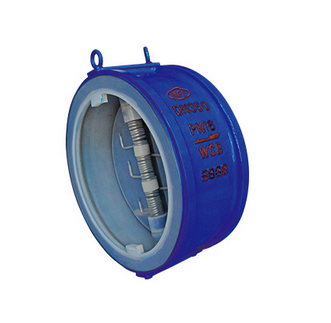

衬氟蝶式止回阀

型号：H76F46

产品时间：2019/6/10 14:32:33

简要描述：

衬氟蝶式止回阀是一种依靠介质本身的流动，而自动启、闭阀瓣，用来阻止介质逆向流动的自动阀门。该产品具有良好的特性，耐腐蚀性和抗颗粒介质性，密封性能可靠.止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。

一、简介：

H76F46衬氟蝶式止回阀缓闭系统性能良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破环性水锤。橡胶软密封，封闭性能好，耐磨损，使用寿命长。油压缓冲，启闭平稳，无震动，无噪音。比老式止回阀流阻小，有明显的节能效果。该产品具有良好的特性，耐腐蚀性和抗颗粒介质性，密封性能可靠.止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出口处，用以截断介质的回流，消除破坏性的水锤，保护管网、水泵的安全运行。

二、特点：
１、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能良，不受管道中介质的影响，阀瓣先速关后缓闭，可防止破环性水锤。橡胶软密封，封闭性能好，耐磨损，使用寿命长。油压缓冲，启闭平稳，无震动，无噪音。比老式止回阀流阻小，有明显的节能效果。

三、参数：
型号：H76F46-16C,H76F46-10C,H76F4-16C,H76F4-10C
规格：：DN100-1200mm
公称压力: PN0.6-2.5MPA
设计制造规范：APIST

四、零部件材料：

序号	零件名称	碳钢	不锈钢
序号	零件名称	C	P	R	PL	RL
1	阀体	WCB	CF8	CF8M	CF3	CF3M
2	轴、阀瓣	1CRr13、35、WCB、CF8、CF3M
3	衬氟弹簧	50CrV/衬FEP(F46)
4	衬里层	PTFE(F4)/FEP(F46)

五、性能规范：

设计规范	结构长度	连接法兰	实验与检验	产品标识	供货规范
JB/T8937 AP I594	GB/T 15188.2 AP I594	JB/T 78;JB/T 79 ANSI B16.5	GB/T 13927 AP I598	GB/T 12220 MSS SP-25	JB/T 7928 AP I594
